47 通过Opc Ua采集S7-1500数据 OPC通信标准的核心是互通性 (Interoperability) 和标准化 (Standardization) 问题。传统的OPC技术在控制级别很好地 解决了硬件设备间的互通性问题， 在企业层面的通信标准化是同样需要的。OPC UA之前的访问规范都是基于微软的COM/DCOM技术， 这会给新增层面的通信带来不可根除的弱点。加上传统OPC技术不够灵活、平台局限等问题的逐渐凸显， OPC基金会 (OPC Foundation) 发布了最新的数据通讯统一方法 — OPC统一架构 (OPC
UA)， 涵盖了OPC 实时数据访问规范
(OPC DA)、OPC历史数据访问规范
(OPC HDA)、 OPC 报警事件访问规范
(OPC A&E) 和OPC安全协议 (OPC

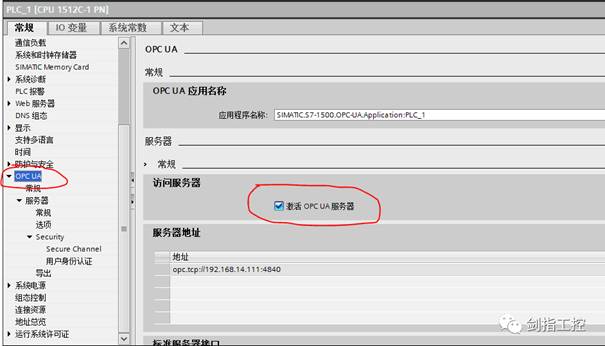

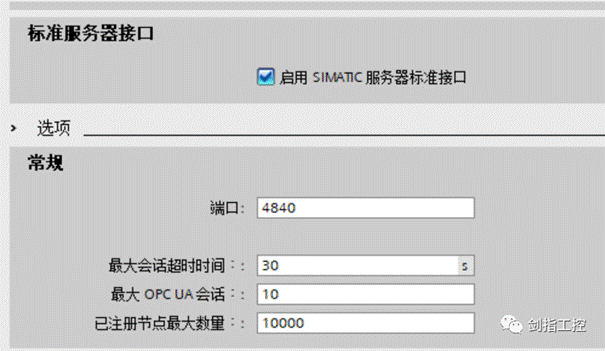

Security) 的不同方面， 但在其基础之上进行了功能扩展。 OPC UA是在传统OPC技术取得很大成功之后的又一个突破，让数据采集、信息模型化以及工厂底层与企业层面之间的通讯更加安全、可靠。 OPC UA的几大优势： （1）与平台无关，可在任何操作系统上运行 （2）为未来的先进系统做好准备，与保留系统继续兼容 （3）配置和维护更加方便 （4）基于服务的技术 （5）可见性增加 （6）通信范围更广 （7）通信性能提高 在工业4.0时代,企业级信息网络与工业自动化系统的沟通有着举足轻重的重要性,OPC UA的灵活性及开放性将使它发挥更大的作用，未来OPC UA在企业中通讯也必将被越来越多的人采用。 OPC UA通信是跨平台的、具有更高的安全性和可靠性，满足了企业信息高度连通的需求。 S7-1500从V2.0开始支持作为OPC UA服务器的功能。 激活OPC UA服务器功能：打开CPU的OPC UA选项，勾选激活OPC
UA服务器，并启用SIMATIC服务器标准接口（按需设置最大连接数和端口号）。

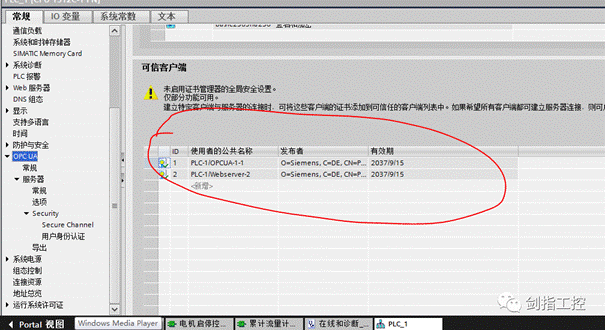

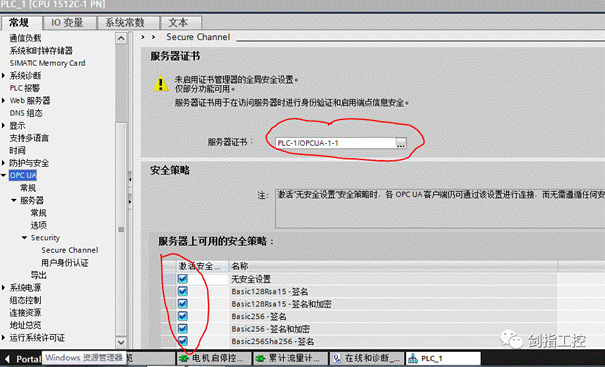

启用服务器证书，并激活安全策略，并添加可信客户端。

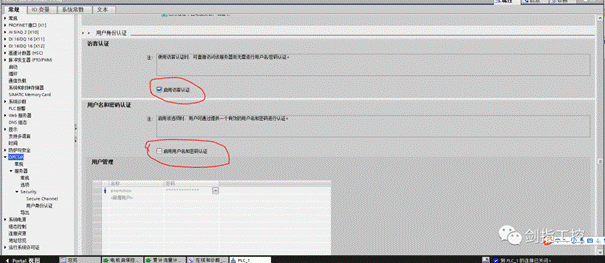

启用用户身份认证，这里可以选择访客访问或者用户名访问，这里设置客户端会用到。

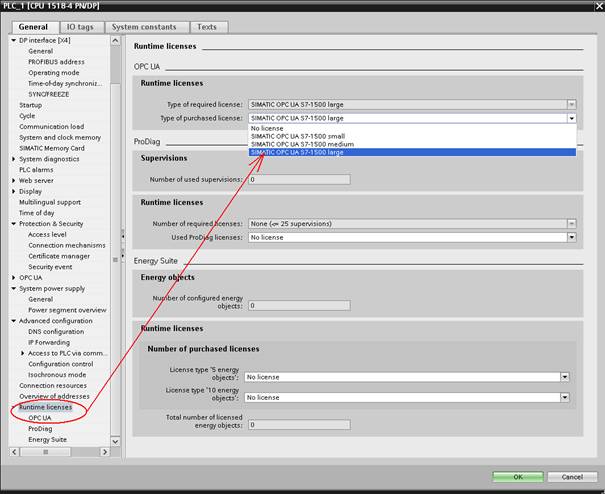

许可证设置如下图。

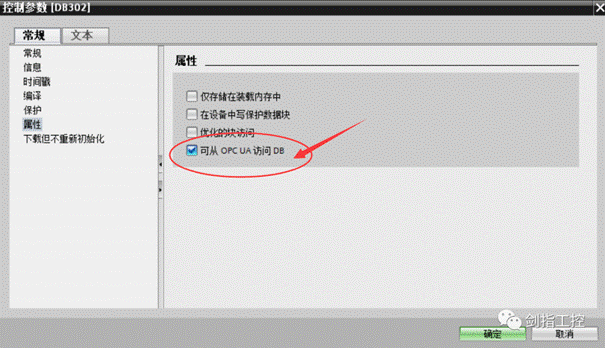

最后一步，DB块必须勾选“可从OPC UA访问DB”，否则无法访问。

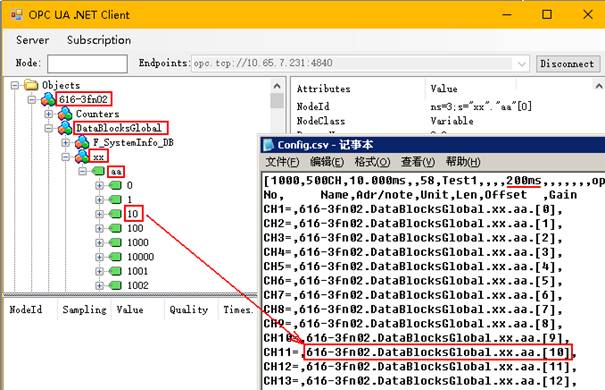

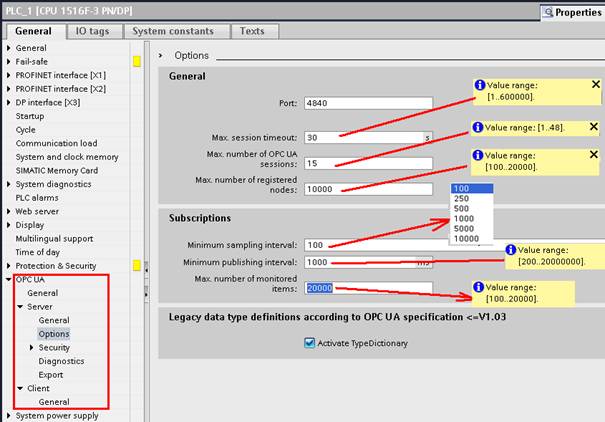

其它的类同上节。 Opc Ua的点名与PDA的点名对应关系如下图，每级用“.”分隔，数组下标用“[”“]”括起来，多维数组如.[2,3,2]。下图中200ms是PLC中Opc Ua最小采样间隔时间，PDA中要与PLC中设置的一致。
每种PLC依据其自身性能提供Opc Ua访问的点数和采样周期不一样，下图是S7

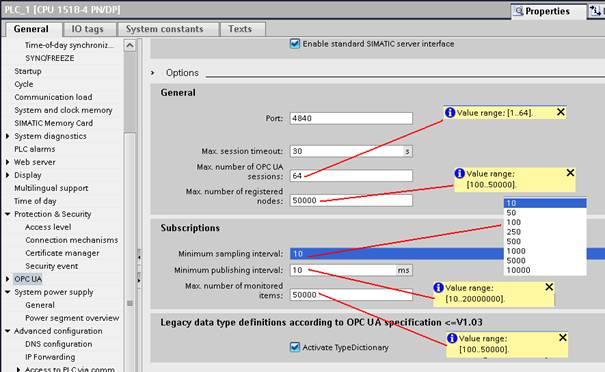

S7-1518-4 PN/DP的限制参数如下图。

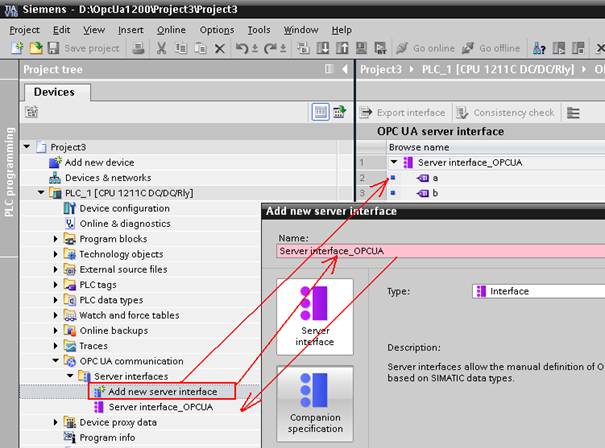

S7-1200要在OPC UA
communication中增加Server interfaces用于Opc Ua通讯，把要通过Opc Ua访问的变量拖拽到该接口中，点数有限。

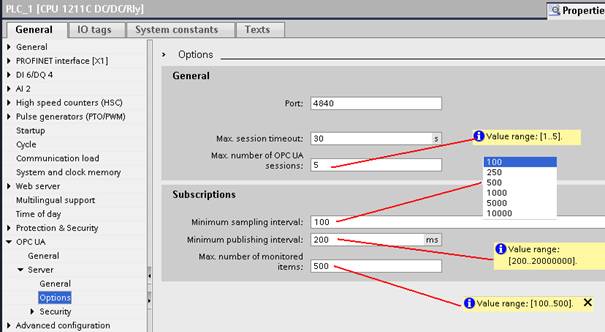

S7-1211的限制参数如下图。
|
||||||
|
|
||||||
|
