PLC高速数据采集分析系统 ─ 详尽解析质量管理及工业大数据来源 |
||||||
|
|
||||||
|
|
||||||
|

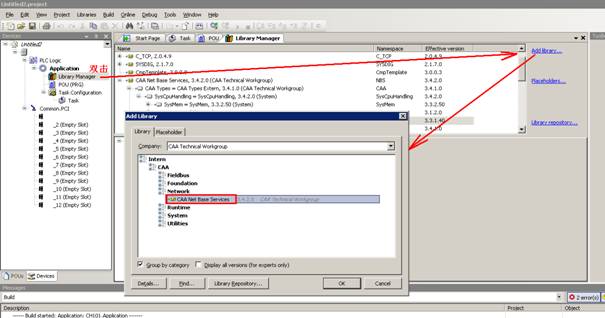

对于以VxWorks为内核的实时操作系统，如LogiCAD、TCS、ISaGRAF等与此类同。 如果系统配置有内存映象网，建议优先采用内存映象网方式，见上节。 以太网可用标准Udp或Tcp方式将数据发送到PDA服务器。采样周期可到1ms。 添加通讯库CAA
Net Base Services。

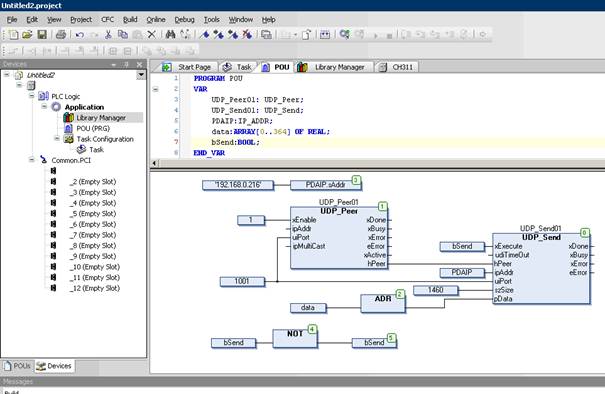

采用Udp协议，PLC侧程序如下图。
UDP_Peer01.xActive应该为TRUE，UDP_Peer01.hPeer应大于0，否则把PLC“冷复位”。 UDP_Send上升沿触发数据发送，因此每2个周期发送1帧数据。 PDA服务器侧Config.csv配置如下，其中数据源类型为25。 [1001,365CH,2.000ms,192.168.0.105,25,CoDeSys,192.168.0.216] No,
Name,Adr/note,Unit,Len,Offset
,Gain
,Type,ALM, CH1=, ,
, ,4 ,0.000000,1.000000,REAL,0 ,0.000,0.000,0.000,0.000,0 CH2=, ,
, ,4 ,0.000000,1.000000,REAL,0 ,0.000,0.000,0.000,0.000,0 CH3=, ,
, ,4 ,0.000000,1.000000,REAL,0 ,0.000,0.000,0.000,0.000,0 …… CH364=, ,
, ,4 ,0.000000,1.000000,REAL,0 ,0.000,0.000,0.000,0.000,0 CH365=, ,
, ,4 ,0.000000,1.000000,REAL,0 ,0.000,0.000,0.000,0.000,0 |
||||||
|
|
||||||
|
