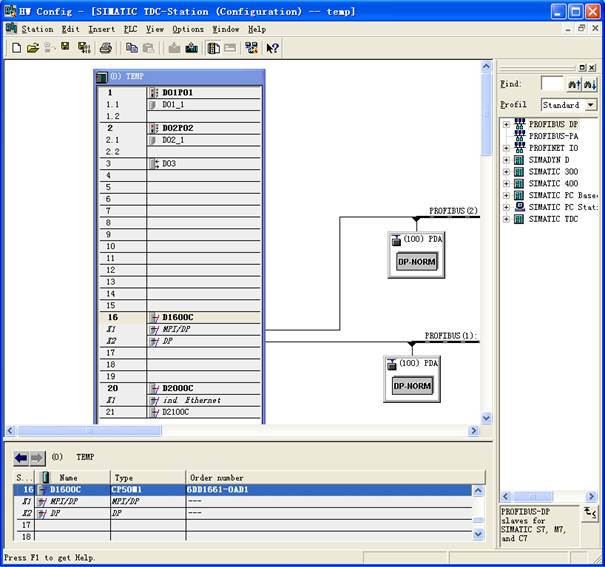

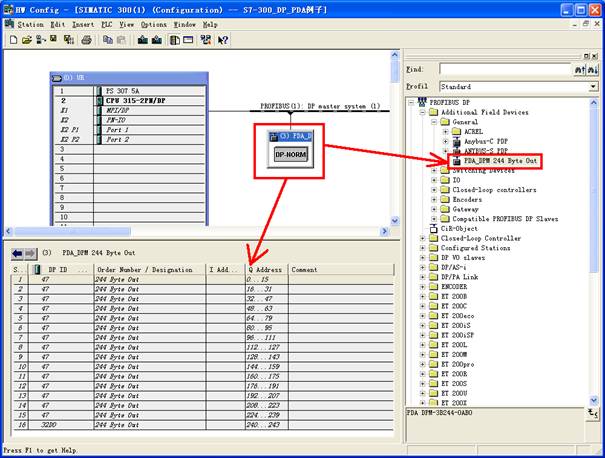

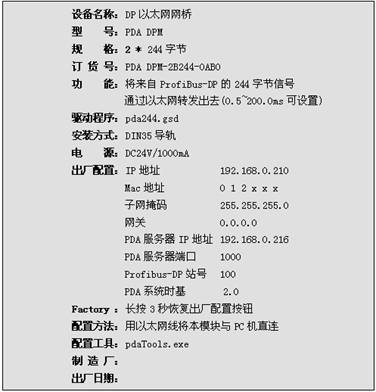

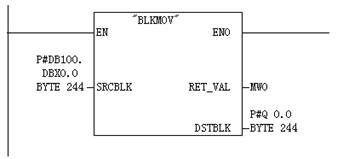

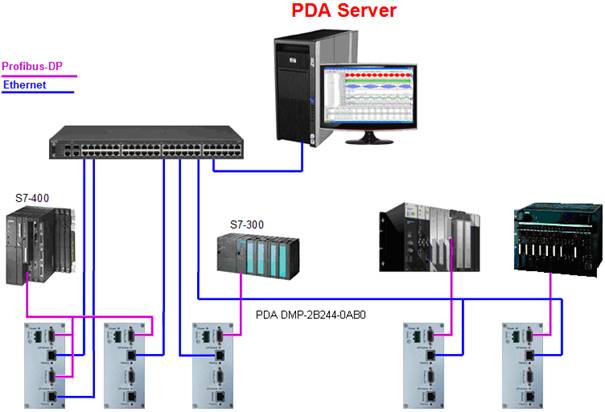

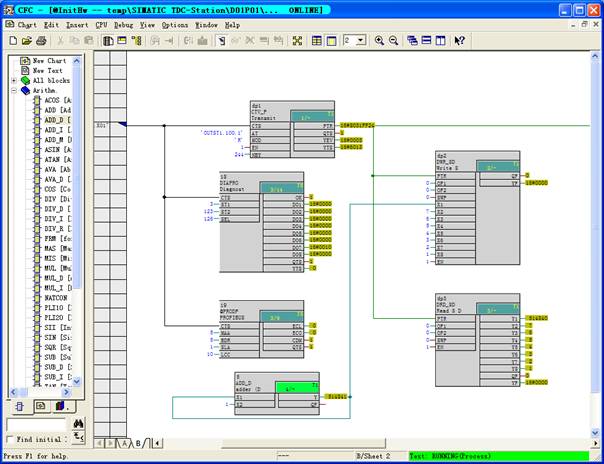

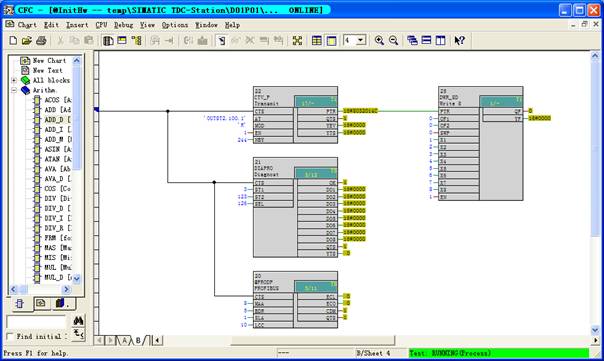

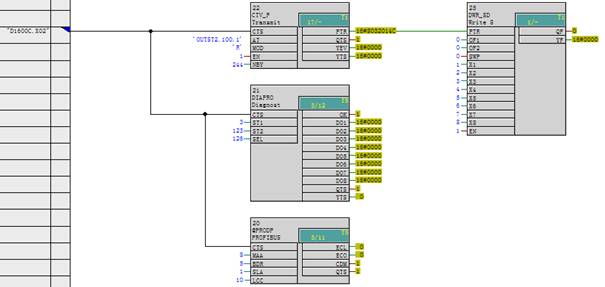

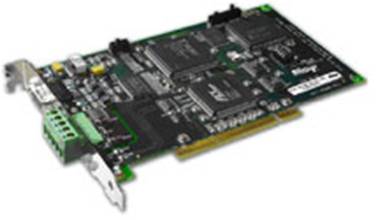

15 Profibus-DP PDA的DP网桥PDA DPM-2B244-0AB0有2个独立的DP接口，可连接到2个DP网段，从每个网段采集244字节并通过以太网发送到PDA服务器，pda244.gsd是它的配置文件，当采集点数较多时可用多块DP网桥串联起来。采样周期可到0.5ms。对于S7-400/S7-300采集程序应在OB1中，有效采样周期与OB1的扫描周期相同。 下面是典型的通过DP进行数据采集的网络图，数据源类型为25S，注意字节交换。每块网桥的IP地址、DP站号通过pdaTools.exe设置。 15.1 PDA_DPM网络图 15.2 PDA_DPM硬件组态 下图是PDA DPM-2B244-0AB0在S7-300中的硬件组态。 15.3 PDA_DPM程序 将需要采集的数据集中放于某DB块如DB100，在OB1后调用BLKMOV将相关数据拷入对应的Q地址。 15.4 PDA_DPM组态 下面是采集116个模拟量和96个数字量的组态。 [1000,212CH,2.000ms,192.168.0.210,25S,Profibus-DP,192.168.0.216] No, Name,Adr/note,Unit,Len,Offset ,Gain ,Type,ALM,HH ,HI ,LO ,LL ,Opr,FFS CH1=, , , ,2 ,0.000000,1.000000,INT ,0 ,0.000,0.000,0.000,0.000,0 , CH2=, , , ,2 ,0.000000,1.000000,INT ,0 ,0.000,0.000,0.000,0.000,0 , CH3=, , , ,2 ,0.000000,1.000000,INT ,0 ,0.000,0.000,0.000,0.000,0 , …… CH211=, , , ,1 ,0.000000,1.000000,BIT ,0 ,0.000,0.000,0.000,0.000,0 , CH212=, , , ,1 ,0.000000,1.000000,BIT ,0 ,0.000,0.000,0.000,0.000,0 , 15.5 驱动程序pda244.gsd DP网桥PDA DPM-2B244-0AB0的配置文件。 ;=============================================== ; GSD-File for PDA DPM-2B244-0AB0 KingLM AG ; Model : PDA_DPM ; MLFB : PDA DPM-2B244-0AB0 ; ; Date : 15.07.2007 V01.01.01 ; ; File : "pda244.gsd" ;=============================================== #Profibus_DP GSD_Revision=1 Vendor_Name="KingLM AG" Model_Name="PDA_DPM 244 Byte Out" Revision="V1.0" Ident_Number=0x6666 Protocol_Ident=0 Station_Type=0 Hardware_Release="V1.0" Software_Release="V1.0" ;------------------- baudrate ------------------ 9.6_supp = 1 19.2_supp = 1 45.45_supp = 1 93.75_supp = 1 187.5_supp = 1 500_supp = 1 1.5M_supp = 1 3M_supp = 1 6M_supp = 1 12M_supp = 1 ; MaxTsdr_9.6 = 60 MaxTsdr_19.2 = 60 MaxTsdr_45.45 = 60 MaxTsdr_93.75 = 60 MaxTsdr_187.5 = 60 MaxTsdr_500 = 100 MaxTsdr_1.5M = 150 MaxTsdr_3M = 250 MaxTsdr_6M = 450 MaxTsdr_12M = 800 Implementation_Type="dp_slave" ; Slave-Specification: OrderNumber="PDA DPM-2B244-0AB0" Freeze_Mode_supp = 0 Sync_Mode_supp = 0 Auto_Baud_supp = 1 Set_Slave_Add_supp = 0 Fail_safe = 0 Min_Slave_Intervall = 6 Slave_Family = 0 Max_Diag_Data_Len = 6 Modul_Offset = 0 Modular_Station = 0 …… 15.6 TDC Profibus-DP方案 TDC中通过Profibus-DP可进行244byte 2ms的数据采集，FM458类同。 TDC中DP模板选CP50M1，可配置为2个DP口，能分别进行高速数据采集，硬件组态如下，波特率选1.5M。 注意初始化块放到32~255ms周期中。 其它的写数据和CTV_P必须在周一个周期中，可以是T1，否则状态正常但没有正确的数据。 DP断线不影响PLC的正常工作。 第2个DP网部分采集CFC程序如下： 更高的速率注意电缆选型和布线。 15.7 Profibus-DP主站网关方式 PDA网关作为DP主站，将采集的信号以RT Ethernet方式转发给PDA服务器。数据源类型为36。 15.8 Profibus-DP多从站网关方式 每台PDA网关作为一个DP网段的4个从站，可采集4*244=976字节，余同上节。 15.9 Profibus-DP多从站PCI卡方式 PDA服务器中插入一块多从站DP网卡，DP主站将要采集的数据发到该卡上，如Woodhead公司SST-PBMS-PCI支持125个从站。
