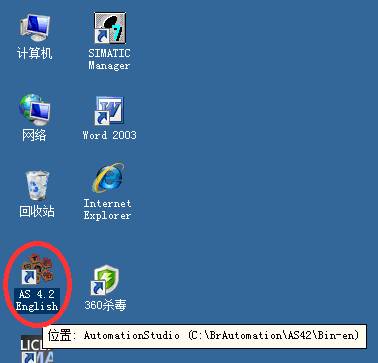

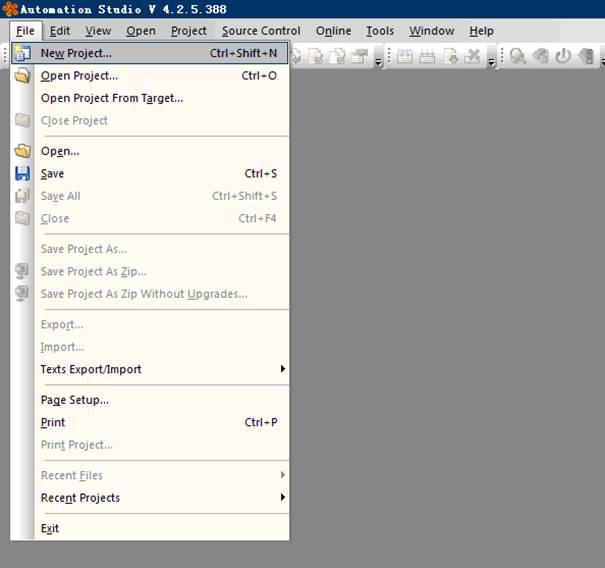

38 贝加莱B&R - 机器人 贝加莱PLC采用Automation Studio编程工具。 38.1 标准以太网UDP方式 以Windows模拟器为例。 启动编程工具AS。

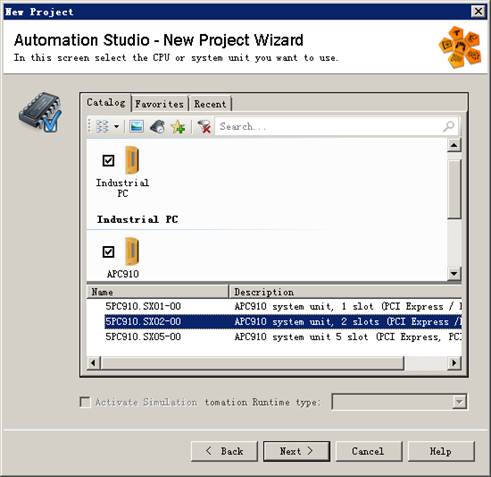

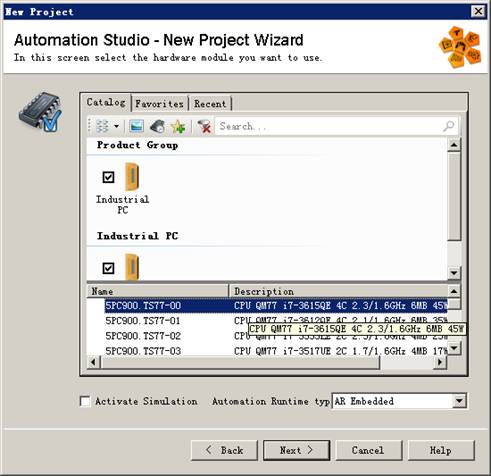

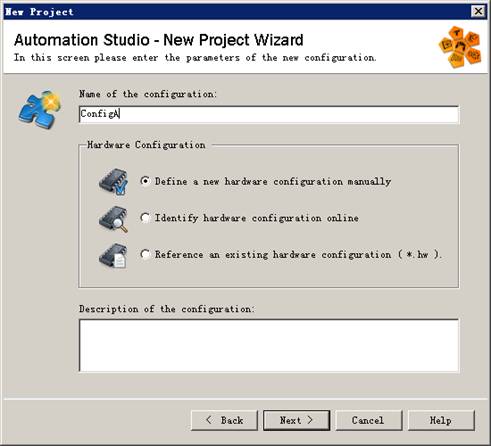

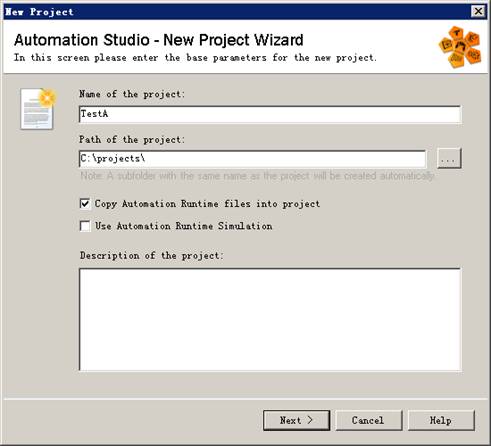

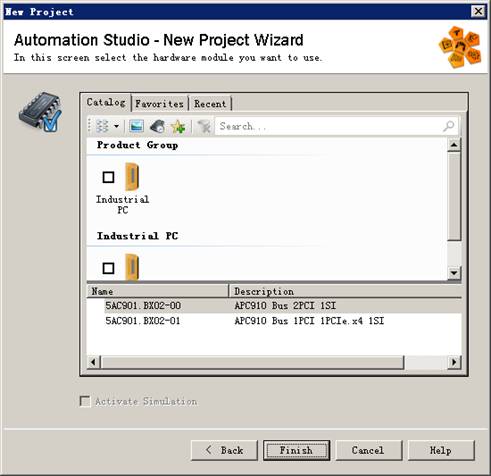

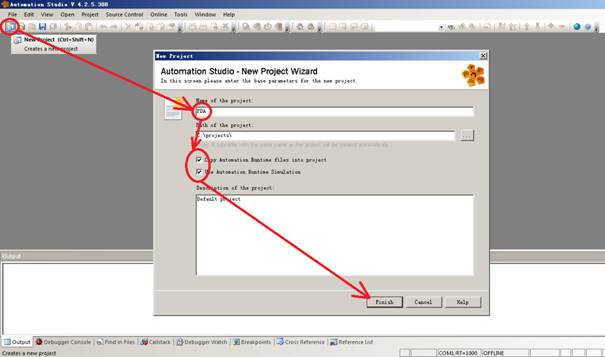

创建新项目。

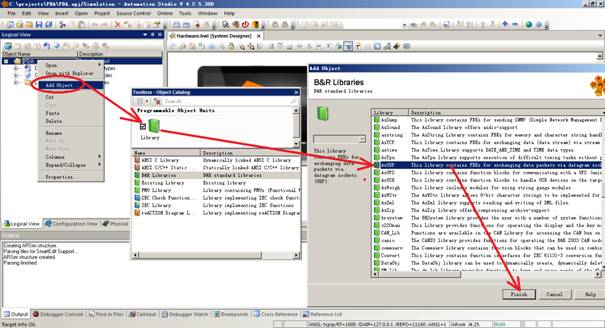

添加UDP库。

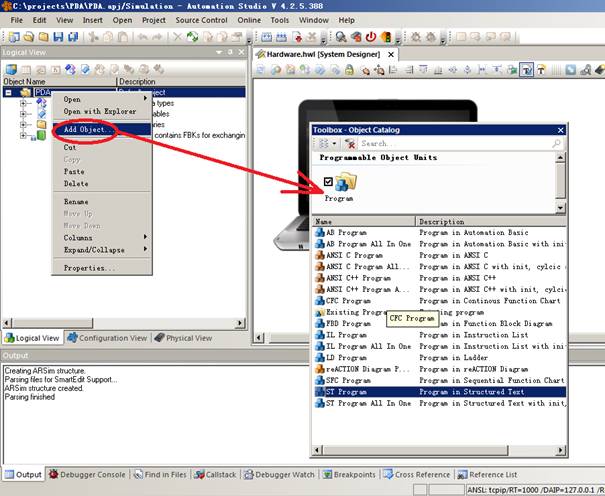

添加ST语言程序。

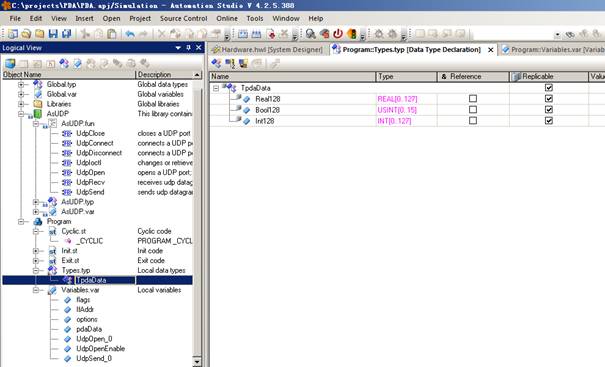

新建PDA数据类型TpdaData。

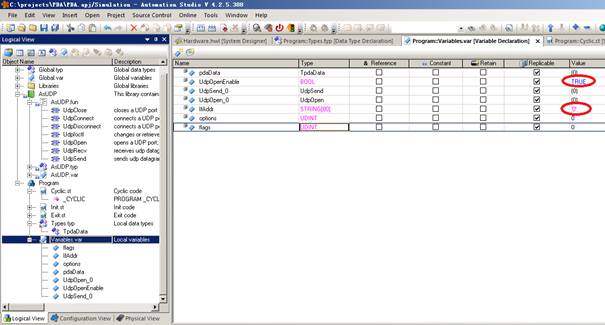

定义变量。

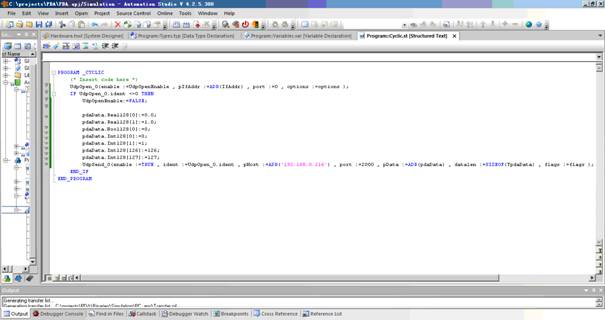

编数据打包和发送程序，8个BOOL转成1个字节。
把PDA程序拖到周期Cyclic #1。

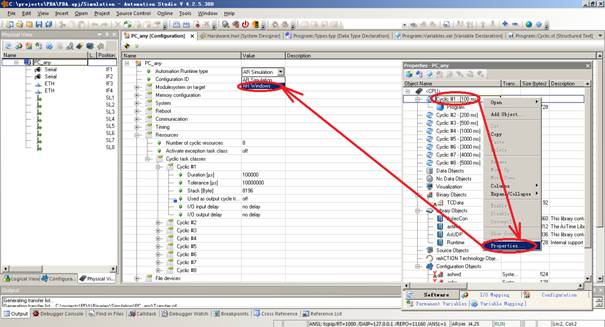

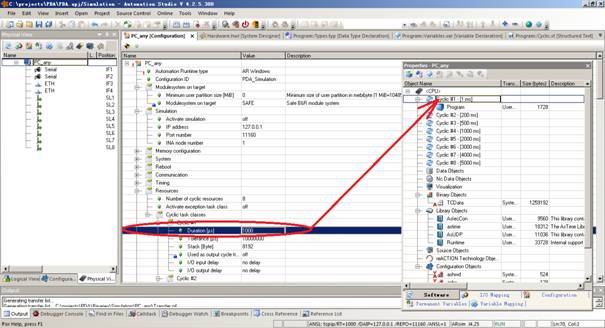

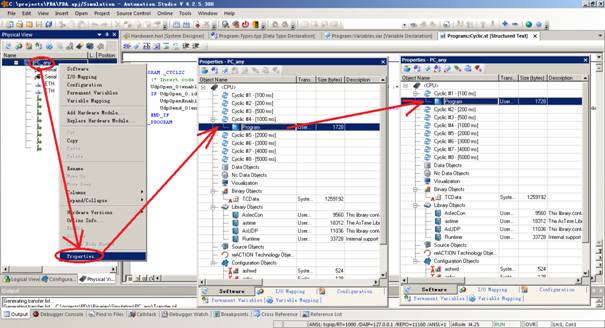

调整Cyclic
#1扫描周期为1ms。

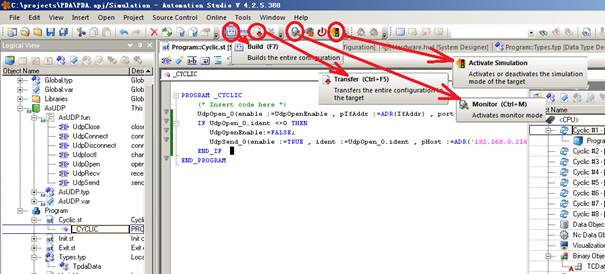

启动模拟器、编译、下载、在线监控。

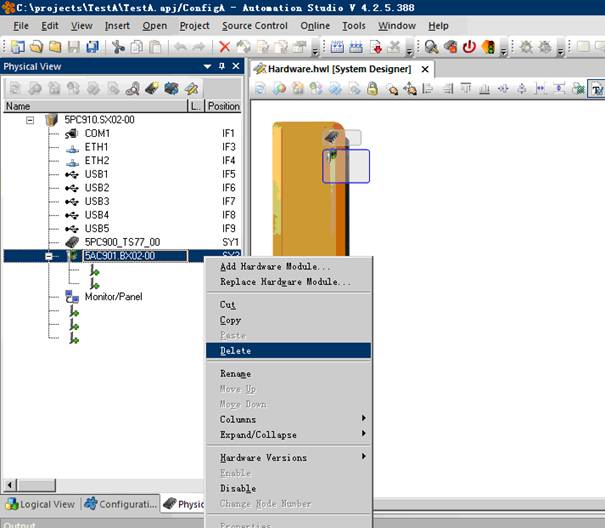

删除不存在的设备

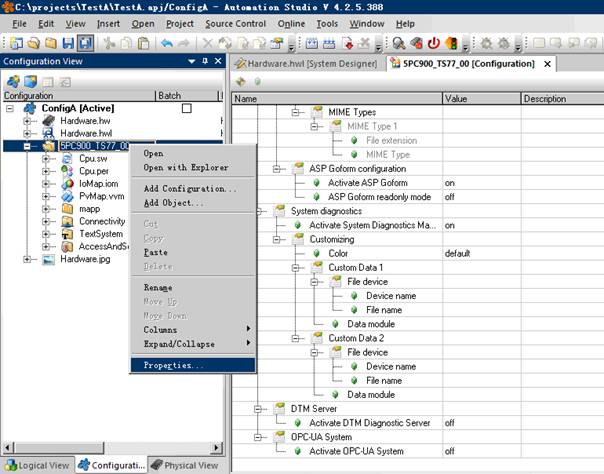

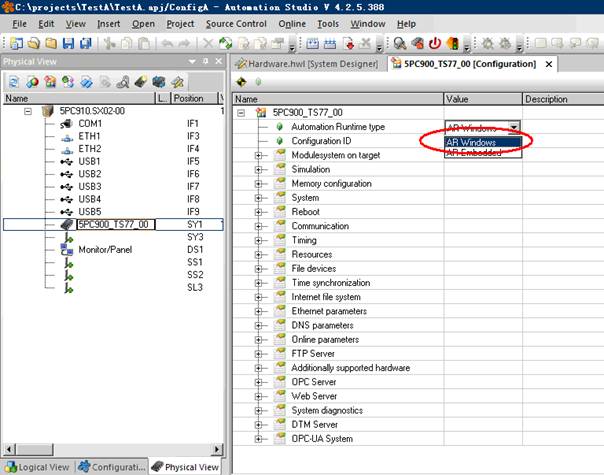

修改PLC的Runtime类型

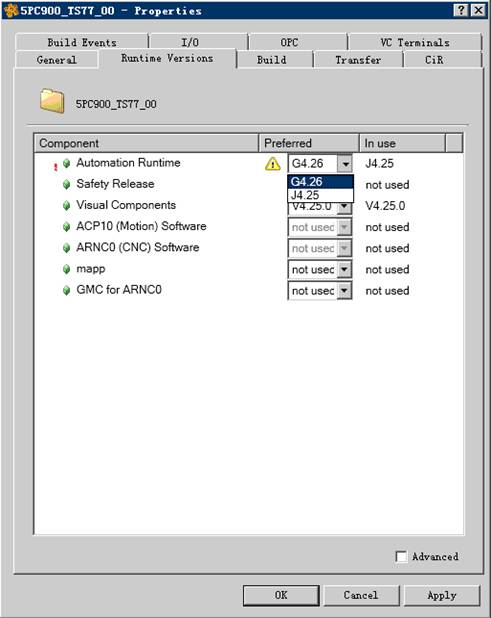

修改Runtime版本

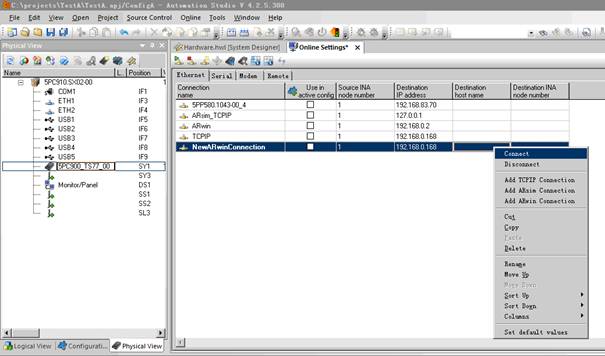

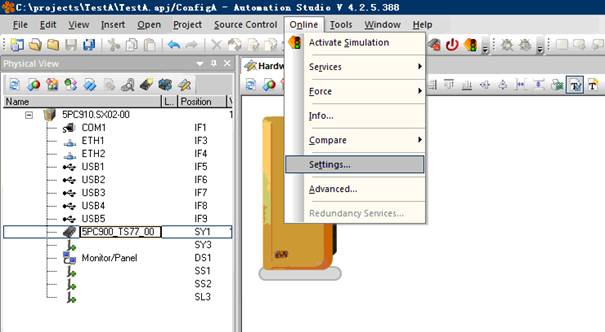

设置在线的PLC

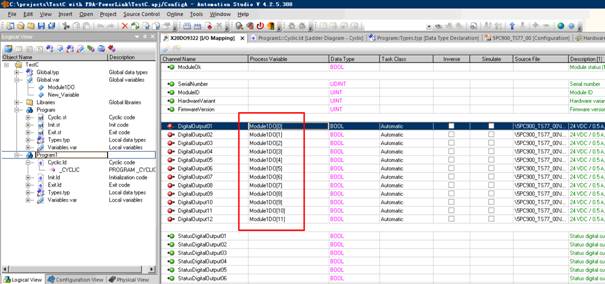

硬件IO与程序变量关联

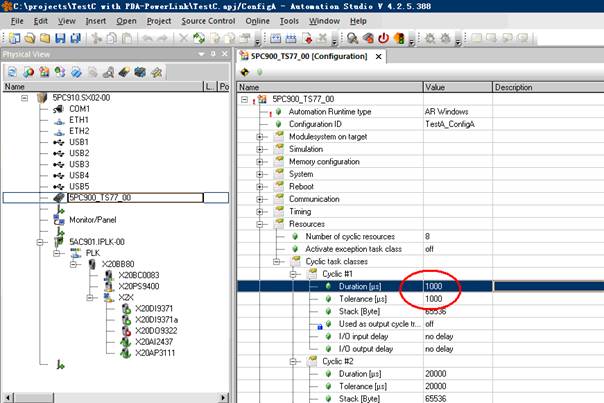

设置循环周期，下图Cycle #1实际上为2ms
设置PowerLink的更新周期

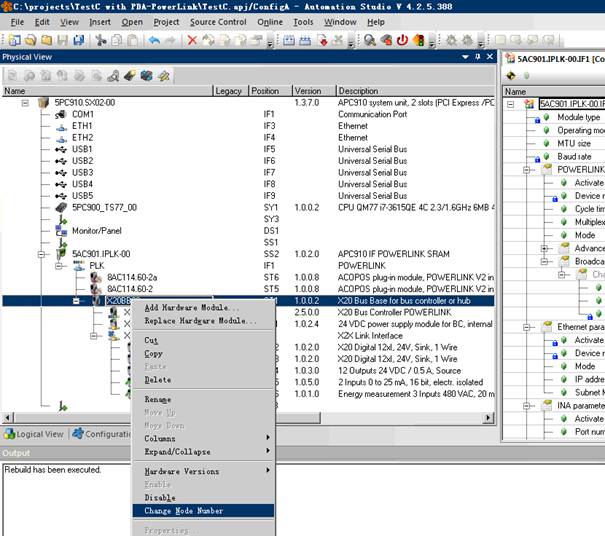

修改PowerLink从站地址

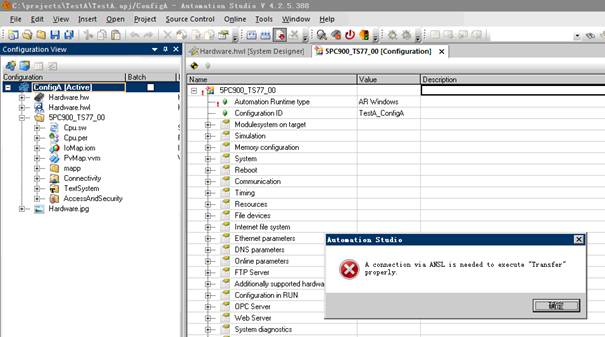

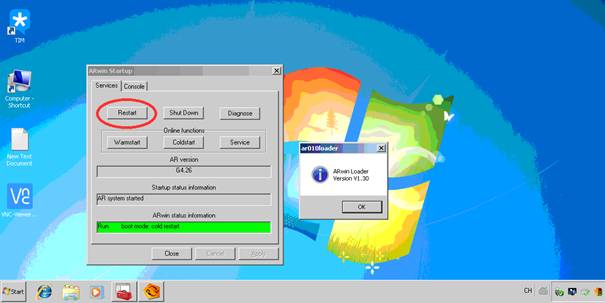

下载时出现以下故障，可重启PLC。
38.2 实时以太网PowerLink方式 不需要编程序即可采集所有IO信号。 |
||||||
|
|
||||||
|
