56 炼钢厂转炉、RH炉、LF炉PDA系统方案 56.1 采用的通讯协议 （1）S7通讯协议，PDAServer依据PLC变量地址读取实时数据。 （2）Profinet协议，对于需要高速采集的信号，PDAServer通过本协议采集。 （3）UDP协议，标准以太网协议。 以上三种通讯协议PLC和PDAServer均可支持。 56.2 每个炉区1套PDA系统的方案 每区增加1套PDA高速数据采集分析系统，方案如图1所示。 （1）本方案优点是各系统相对独立，检修停电互不影响，主干以太网网络数据流量不会有较大的增加。 （2）PDA系统采用以太网通讯方式，Profinet和UDP协议。 （3）LF炉区1套10000点的PDA系统。 （4）转炉区1套10000点的PDA系统。 （5）RH炉区1套10000点的PDA系统。 （6）3套PDA系统，成本稍高，但每个区的高频以太网数据流限定在本区域网络内。 （7）本方案PDA系统性价比高，采用多套方案，成本增加并不明显。 （8）任何接入L1以太网的计算机均可进行在线和离线数据分析。

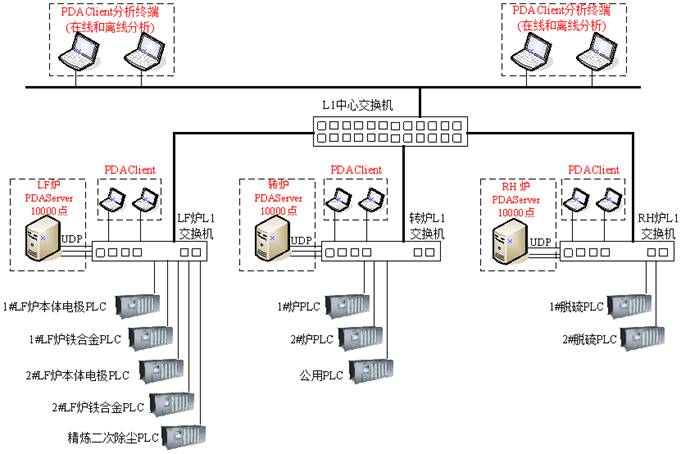

图1 每个炉区1套PDA系统的方案 56.3 三个炉区共用1套PDA系统的方案 三个炉区共用1套PDA高速数据采集分析系统，方案如图2所示。 （1）PDA系统采用以太网通讯方式，Profinet和UDP协议。 （2）LF炉区、转炉区、RH炉区共安装1套30000点的PDA系统。 （3）采用1套PDA系统，成本稍低，但每个区的高频以太网数据流都要经过L1中心交换机，骨干网高频数据流较多。 （4）任何接入L1以太网的计算机均可进行在线和离线数据分析。

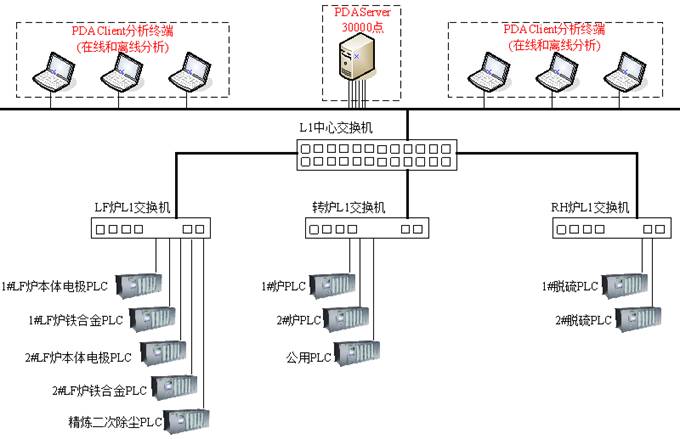

图2 三个炉区共用1套PDA系统的方案 |
||||||
|
|
||||||
|
