16 内存映象网Reflective Memory 内存映象网也称反射内存网。 GE为代表的高速PLC通讯方案。 对于以VxWorks为内核的实时操作系统，如LogiCAD、CoDeSys、ISaGRAF等与此类同。 支持的厂商有奥钢联、西马克、GE、西屋等。 数据源类型为11，支持同时采集数十台PLC的数据，总采样点数不少于10000点，采样周期不大于2毫秒。 16.1 PLC侧数据准备 PLC侧通过VMEWRITE将数据块写入内存映象网，支持实数、布尔量、字符串，数字量点数为32的倍数，如需要，字节交换放在PLC中。 建议定义一个数据结构，预留一定数量的备用点，一次性将整个数据块写入内存映象网中已经为PDA分配好的地址。 16.2 PDA服务器硬件安装 支持的内存映象网卡有Rfm5565、Rfm5576。

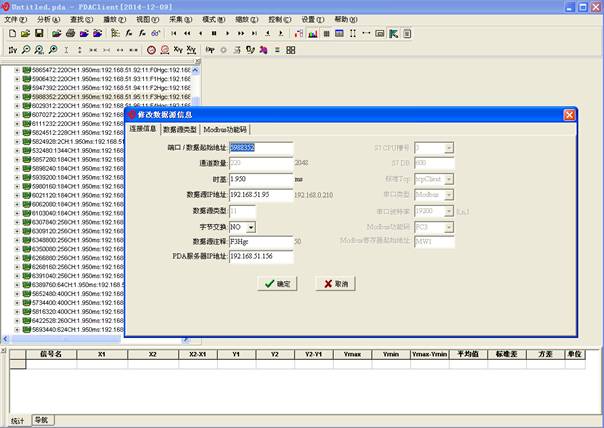

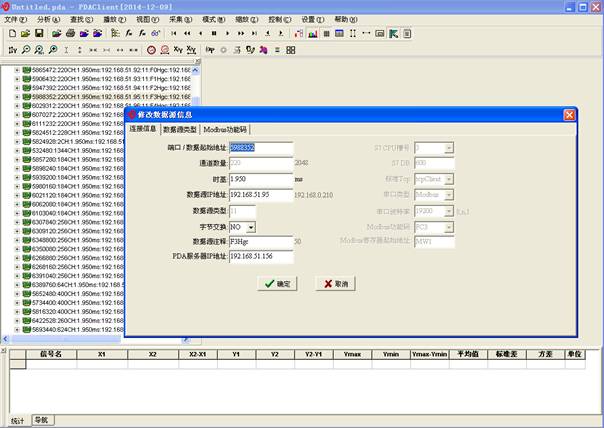

16.3 PDA服务器IO点组态
|
||||||
|
|
||||||
|
