1 背景和性能指标

PDA(Process Data Acquisition)高速数据采集分析系统是一种集数据采集、压缩、存贮和分析于一体的工业实时高速数据采集与分析平台，具有在线和离线分析功能，所涉及到的几乎都是控制系统和通讯协议的底层技术，这是我国的重大技术短板，工业控制领域高性能控制器基本被国外垄断，现场总线标准、通讯协议几乎由国外公司掌控，对工业数据进行高速采集面临诸多技术壁垒和国外的高强度重重加密，自主地拿到我们自己的机台、自己工厂的高频高密数据是一种奢望，这种局面迫切须要改变。

经纬铭月科技（武汉）有限公司秉持“合作、诚信、务实、创新”的工作理念，勇于追求高质量、高可靠性的产品品质，服务客户，是国内研发、拓创的成功典范。

二十多年来，我们的研发团队专注于通讯协议研发、现场总线剖析、高速数据采集、实时数据压缩、海量数据存贮、在线数据分析等技术的探究，倾注了无限的精力和热忱，孜孜以求，在相关公司的精诚合作下成功开发了一系列的PDA硬软件产品，系统综合性能指标国际领先。

多年的发展与创新，融品牌、人脉、信誉、质量及政府、用户的支持为一体，成为国内外集生产、研发和销售为一体，规模适中、支持数据源种类较齐全的工业高速数据采集及分析系统供应商，构建了一套完整的技术标准。

产品设计符合国际标准，兼容了国内外主流电气品牌，满足工业级需求，在冶金等行业得到了广泛应用和用户的一致好评，对国产控制器和通讯协议的完全支持是我们毫不犹豫的选择。

不辍追循电控技术的发展趋势，力求技术经济的完美结合正是经纬科技的长久使命。

“满足用户需求、为客户创造价值”是我们永恒的期盼和行动指南。

诚邀全国各地合作伙伴、区域代理商，提供全方位产品OEM。

本产品具有优异的技术性能和强大的价格优势。

合作伙伴、代理商的权益可以充分保证。

欢迎半导体、冶金、石化、水泥、啤酒、能源、煤炭、电力、医药、烟草、加热炉、环保、机械制造、交通运输、大型船舶、造纸印刷、军工、军事、航空、航天、水处理等行业用户、设备供应商、代理商、PLC销售商垂询。

1.1 数据类型

字符串：LSTRING[Length]: 占用2 + Length字节，

前2字节为字符串最大长度和实际长度

STRING[Length]: 占用1 + Length字节，第1字节为字符串实际长度

　　　　CHAR[Length]: 占用Length字节

模拟量：SINT: signed char, int8, smallint, SByte

　　　　BYTE: USINT, unsigned char, uint8

　　　　INT: short, int16, shortint

　　　　DINT: long, int32, longint, lint, integer

　　　　WORD: UINT, uint16, unsigned int, DATE, S5TIME

　　　　DWORD: UDINT, unsigned long, uint32, longword, cardinal, ulong,

　　　　TIME,TIME_OF_DAY

　　　　INT64:

　　　　UINT64:

　　　　REAL: FLOAT, single

　　　　DOUBLE: LREAL, DateTime

数字量：BIT(BOOL, Boolean)

混排

1.2 采样周期

0.05ms ~ 10ms

1.3 数据压缩

实时压缩：注重实时性和效率。

高效压缩：高的压缩比，注重压缩率。

不压缩：注重开放性。

1.4 数据采集方式

工业以太网、Profibus-DP、RFM、TC-net网等网络采集。

硬件接口模块采集。

PLC主动发送数据，PDA服务器接收。

PDA服务器直接读取PLC中的数据。

数据打包传送。

1.5 数据接口

支持Dos、Windows32/64、Linux32/64、Android、Mac OS、iOS等平台

完全开放的历史数据接口、全面兼容第三方数据、插件

视频同步数据接口

在线数据接口

数据文件生成完成接口

完全开放的实时数据接口

Oracle等数据库实时接口

质量管理系统及大数据接口（内存指针+数据文件）

HMI接口（内存指针+数据文件）

高速转发、ModbusTcp、DDE、Opc Ua、MQTT、Kafka、WebSocket

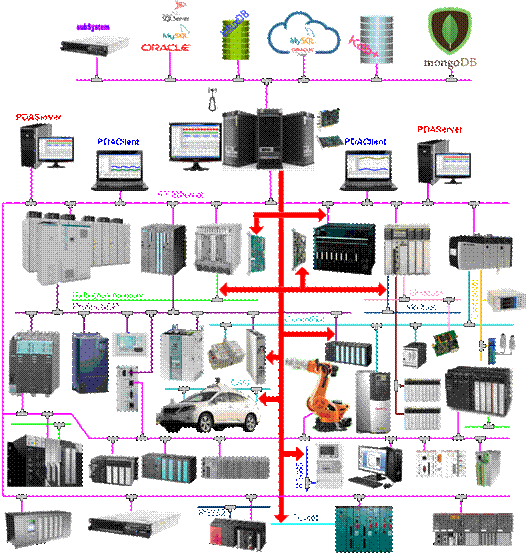

1.6 系统结构和网络拓扑图

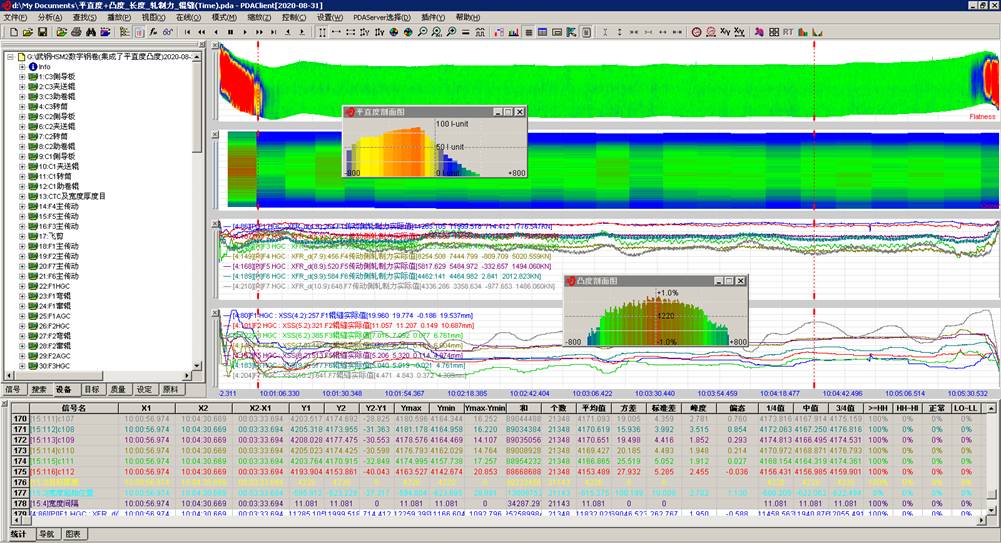

1.7 系统功能性能

开放、兼容、通用 毫秒级的数据采样 数万点存取 高效实时数据压缩 微秒级的时间分辨率 支持常用主流PLC 支持内存映象网 支持现场总线和硬件IO 无线数据采集 采用客户机/服务器结构 支持多主多从多窗口 专用板卡、专用网络 特殊设备合作开发PDA驱动 信号搜索、分层、分组 信号树导出 Excel配置地址薄 电文支持(各种类型混排) 数据打包采集 分析数据导出 历史数据导出 逻辑虚拟信号 实时趋势 历史趋势 动态回放 多栏屏显 双x轴标记 双y轴标记 动态y轴标记 自动定标 对齐功能 时序分析 二维视图 三维视图 曲线拟合

三维曲面视图 曲面拟合 板形分析 频谱分析 相位分析 能谱分析 加速度分析 同比分析 视图导航 滚轮平移 滚轮缩放 趋势图平移 变焦缩放 视图高度调整 数据统计 统计数据导出 数据字典 数字滤波 视频同步分析 绝对/计算时钟 分析策略 X-Y轴转换 数字表 曲线标注 故障分析 捕捉瞬时信号 事件标注 专家系统 系统报警 数据库升迁 数据远传 质量报表 QDR质量数据记录 质量异义判别

轴承油膜计算 轧机刚度测量 轧机刚度跟踪报表 大型液压缸性能测试报表 动态运行记录及抄表系统 动态能耗报表 采集点数灵活配置 采集状态指示 无线模块组态 示波器波形分析 历史数据接口 兼容第三方数据格式 插件 视频同步分析接口 在线数据接口 数据文件生成完成接口 完全开放的实时数据接口 Oracle等数据库实时接口 质量管理系统及大数据接口 HMI接口 高速转发、ModbusTcp、DDEServer OpcUaServer / OpcUaClient KafkaServer / KafkaClient mqttServer / WebSocketServer Ftp Server / Http Server 全流程质量管理及数据分析 定制专用分析功能 专用板卡合作开发 数据平台PLC通讯协议服务 分布式数据采集 秒级天数据文件 分钟级年数据文件 大数据Office 云同步 中文 / 英文 / 任意语种

1.8 支持的PLC、总线和厂商

□ 采集主流PLC控制器数据 □ 采集智能控制器数据 □ 采集现场总线上的数据 □ 采集远程AI、DI模块信号 □ 无线数据采集 □ 采集内存映象网数据 □ 采集PC数据 □ 多种多台PLC、无限点 □ 专用设备合作开发驱动 □ 采集硬件卡AI、DI信号 0~5V / 0~ ±5V / 1~5V / 0~10V / 0~ ±10V 0~10mA / 0~ ±10mA / 4~20mA / 0~ ±20mA 0~1A / 0~5A / 0~ ±1A / 0~±5A mV等弱信号 +5 / +12 / +24VDC数字量 16Bit A/D转换，PDA系统时基0.5~200.0ms 8 / 16通道模拟量输入，隔离 / 全隔离型 8 / 16 / 32通道数字量输入，光电隔离 / 全隔离型 通道可按信号类型分组 模块可级联扩展至数百点 □ 热电阻Pt100/Cu50 □ 热电偶J/ K/ T/ E/ R/ S/ B □ 角位移、电子尺 □ 电位器、频率信号 □ SSI串行同步接口 通信速率：250KHz、500KHz、1MHz、2MHz 数据长度：16 / 32位 □ 实时数据文件 □ Siemens S7-400 / FM458 采样周期可到2ms，点到点 □ Siemens S7-300 S7-1200 S7-1500 □ Siemens TDC、S7-200smart □ GDM(Global data memory) □ Simotion SCOUT □ Mitsubishi □ 电能表DL/T645-2007

□ PowerPC、VxWorks □ GE PACSystem □ GE 9070/9030 □ ALSTOM HPCi □ ABB AC500/AC31 □ BECKHOFF □ WAGO MOOG □ OPC / OPC Ua □ LogiCAD TCS CoDeSys IsaGraF □ Modicon 984/Quantum/Premium/ Momentum/M340 □ Rockwell Automation/Allen-Bradley MicroLogix 1000, 1100, 1200, 1500 SLC 500 CompactLogix FlexLogix PLC-5 ControlLogix SoftLogix 5800 RSLogix □ Westinghouse WDPF □ Ethernet UDP □ Ethernet TCP □ S7 Ethernet TCP / iso □ Profinet □ Beckhoff Realtime Ethernet □ EtherCAT □ Beckhoff Ads □ MPI / DP □ Profibus-DP □ Modbus、ModbusTCP □ RS232 / RS485 □ CANopen DeviceNet □ EGD □ EtherNet/IP □ Reflective memory □ TC-net □ Inverter and so on □ 其它专用总线
