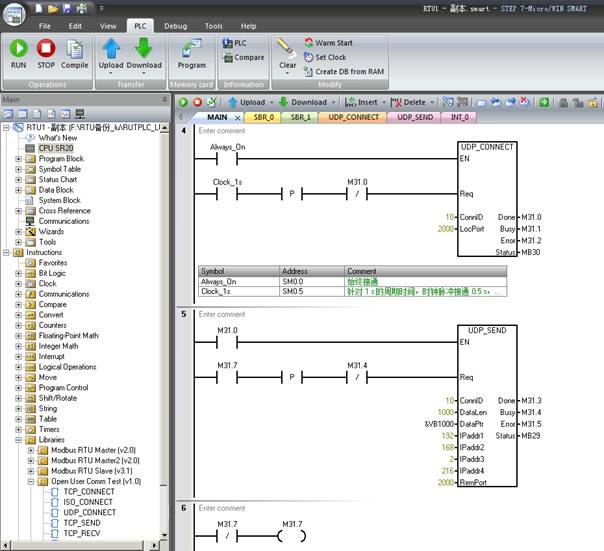

43 S7-200 smart 43.1 标准以太网UDP方式 把数据打包用udp_send发送到PDA服务器。 43.2 直接读PLC内存地址方式 数据源类型为19，注意字节交换，可采集的内存区为： I: 过程映像输入 I0.1 IB4 IW7 ID20 Q: 过程映像输出 Q1.1 QB5 QW14 QD28 V: 变量存储器 V10.2 VB16 VW100 VD2136 M: 标志存储器 M26.7 MB0 MW11 MD20 S: 顺序控制继电器 S3.1 SB4 SW7 SD14 SM:特殊存储器 SM0.1 SMB86 SMW300 SMD1000 AI:模拟量输入 AIW4 必须为偶数 AQ:模拟量输出 AQW4 必须为偶数 C: 计数器存储器 uint24 T: 定时器存储器 uint40 HC:高速计数器 uint40
