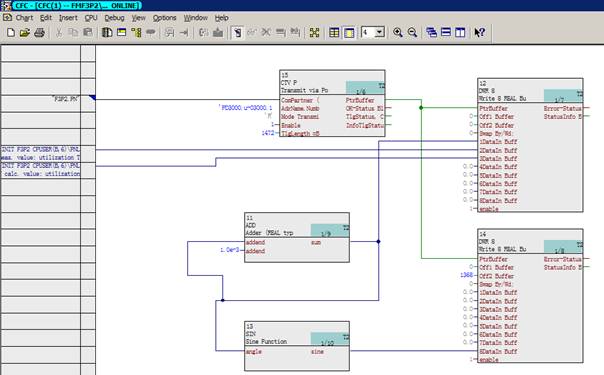

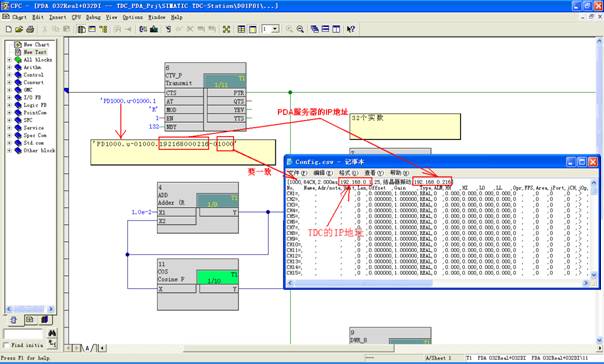

12 TDC标准以太网 CPU555板载以太网口TCP/UDP性能较差，建议采用CP 12.1 CTV_P发送方式 采用以太网UDP方式，数据源类型为25。以下配置采集32REAL+32BIT，余可类推，CP
CPU555板载以太网可到1472字节/8ms，CPU负荷率约增加2%。

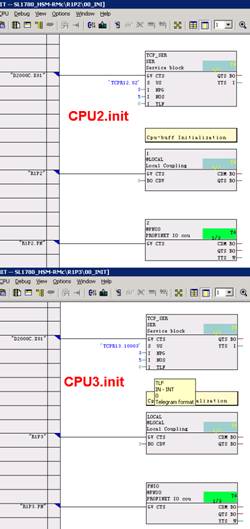

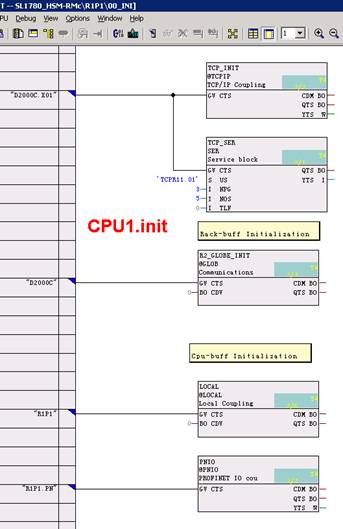

注意初始化周期：32ms≤TA≤256ms。

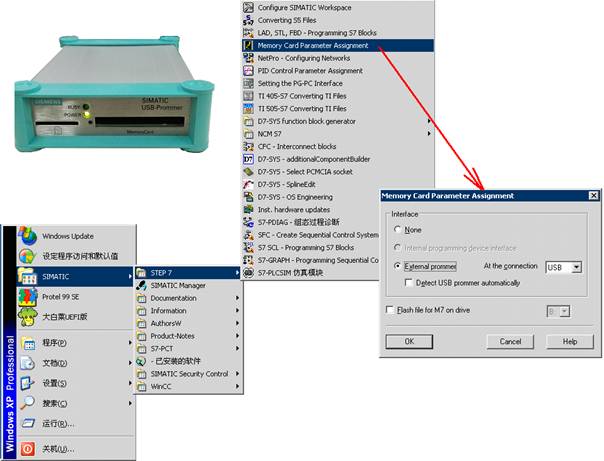

选择写卡器。

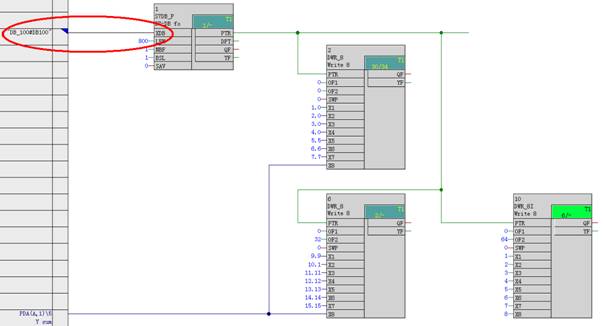

12.2 直接读取指定DB块方式 将需要采集的数据集中到S7DB_P指定的DB块中，PDAServer直接读取该DB块。 采样周期可到10ms~100ms。

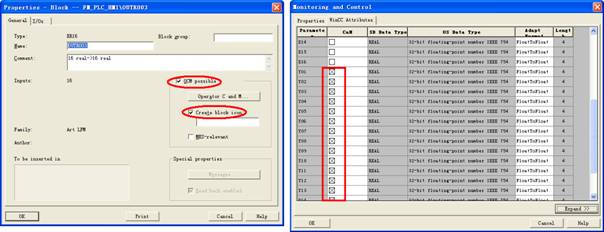

12.3 地址薄方式 选择CFC块中需要采集的引脚的WinCC属性，编译项目时会生成地址薄，或用S7DB_P指定DB号，将要采集的引脚的地址信息填入Config.csv中，数据源类型为21。注意字节交换。采样周期可到10ms~100ms。
[1000,16CH,10.000ms,192.168.0.23,21,txtNote,192.168.0.216,3] No, Name
,Adr/note
,Unit,Len,Offset ,Gain ,Type,ALM, CH1=,
DB1031.DBD24576,DB1031.DBD24576, ,4 ,0.000000,1.000000,REAL,0 ,0.000,0.000 CH2=,
DB1031.DBD24580,DB1031.DBD24580, ,4 ,0.000000,1.000000,REAL,0 ,0.000,0.000 …… |
||||||
|
|
||||||
|
