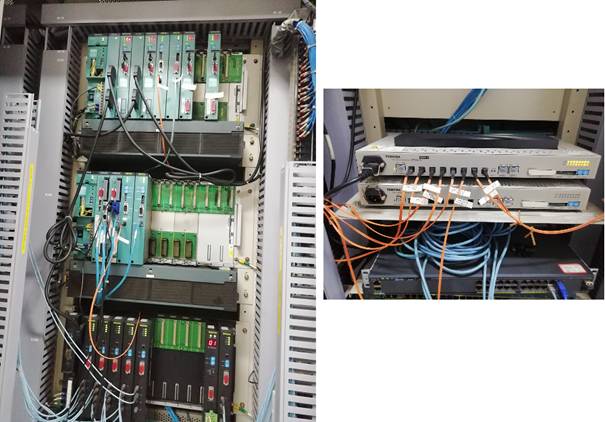

51 采集TMEIC TC-net网络数据 数据源类型为61。 TC-net是日本TMEIC公司自动化L1高速通讯网络，其PLC和交换机如下图。

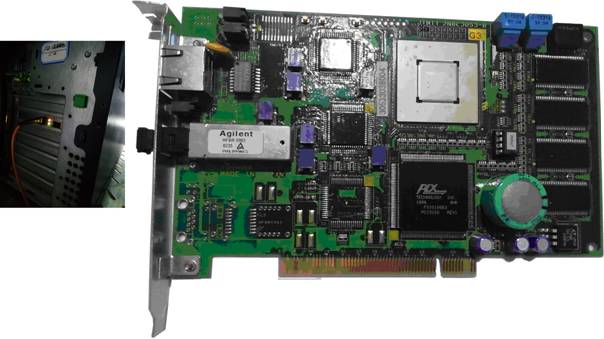

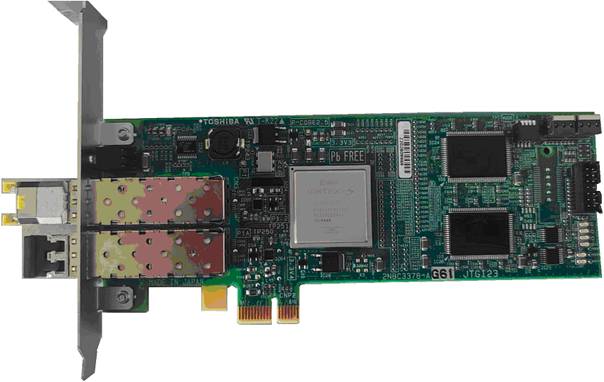

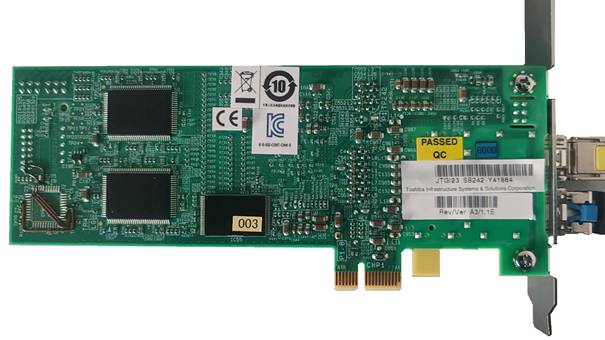

一台计算机中可以插2块TC-net网卡，计算机上电后绿灯应常亮，Windows启动后由SCset.exe按配置文件card0.ini和card1.ini对TC-net网卡初始化并使能，成功后TX黄灯应常亮，网上数据才会写入本卡内存，否则收不到数据。

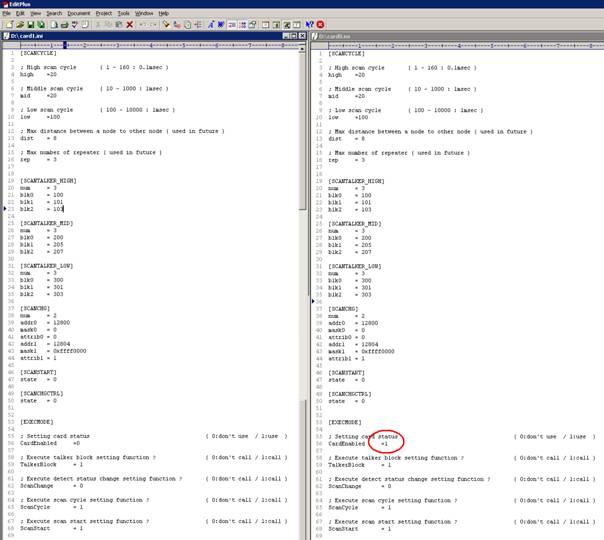

两块卡的配置文件内容如下图：

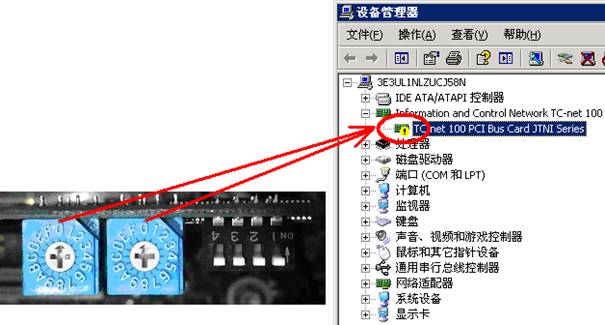

每块网卡要用旋转开关设置站地址01~FF，整个网络上不能重复，站地址如果设为00，即使安装好Windows驱动，也会显示异常，不能正常工作。

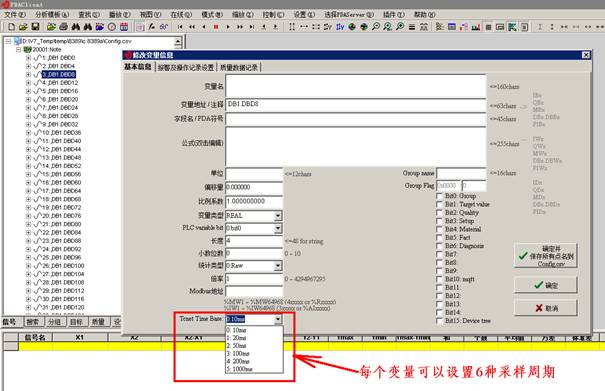

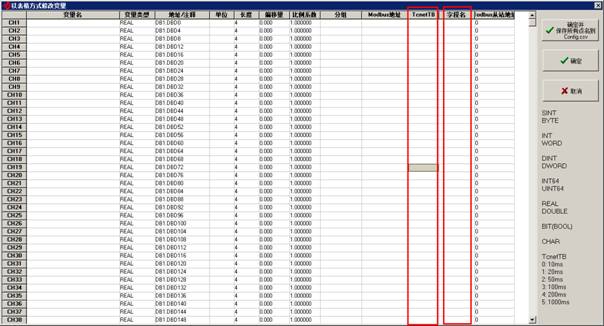

TC-net上每个变量都有一个寄存器地址，PDA按寄存器地址读写变量，变量寄存器地址表可在PLC程序中导出。Config.csv组态例子如下，其中Adr为寄存器地址，1个寄存器2个字节，0x40000为TC-net网卡内存大小（字节）。 [1000,10CH,10.000ms,,61,Note,,,,,,,,0x40000] No,
Name ,Adr/note,Unit,Len,Offset ,Gain ,Type,ALM CH1=, Test ,55710 , ,0 ,0.000000,1.000000,REAL,0 CH2=, Current ,59520 , ,0 ,0.000000,1.000000,REAL,0 CH3=, Force ,57604 , ,0 ,0.000000,1.000000,REAL,0 CH4=, Speed ,58322 , ,0 ,0.000000,1.000000,REAL,0 CH5=,
,
, ,0 ,0.000000,1.000000,REAL,0 CH6=,
,366.3 , ,0 ,0.000000,1.000000,BIT ,0 CH7=,
,368.12 , ,0 ,0.000000,1.000000,BIT ,0 CH8=,
,64640 , ,0 ,0.000000,1.000000,REAL,0 CH9=,
,42287 , ,0 ,0.000000,1.000000,INT ,0 CH10=, , , ,0 ,0.000000,1.000000,REAL,0 |
||||||
|
|
||||||
|
