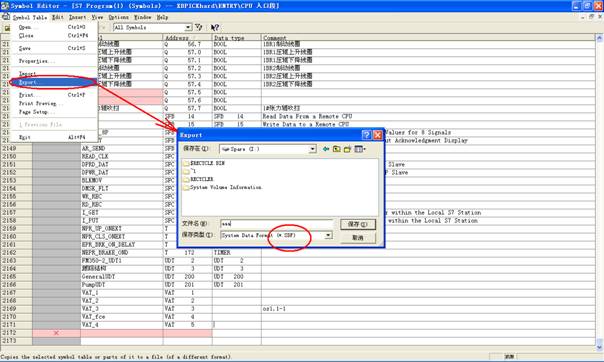

8 S7 PLC程序调试工具pdaTools 采用与上节相同的技术，变量地址可由Step7批量导出pdaTools批量导入，实现快捷加点。 8.1 采集Step7符号表并测量采样周期 将STEP7程序中的符号表导出为sdf文件，如I:\aaa.sdf。

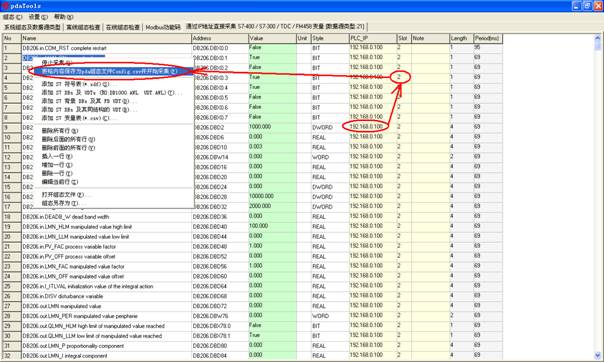

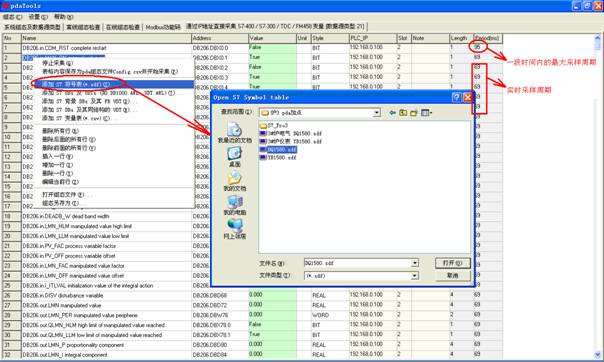

运行pdaTools.exe,打开I:\aaa.sdf，填上PLC的IP地址和CPU槽号，即可启动采集PLC中的实时数据，变量信息可在表格中增删修改，数据的采样周期在Period(ms)栏可实时观察，第一行为一段时间内的最大采样周期，也可以将多台PLC的配置信息组态到PDAServer中，由它统一采集。

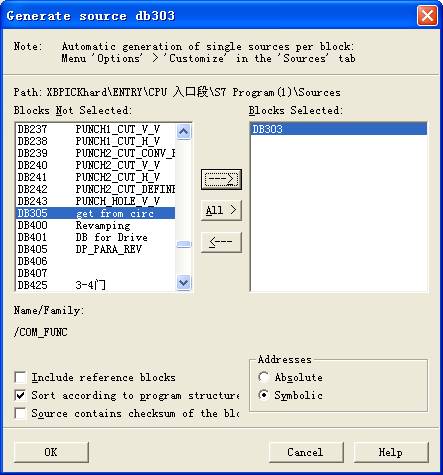

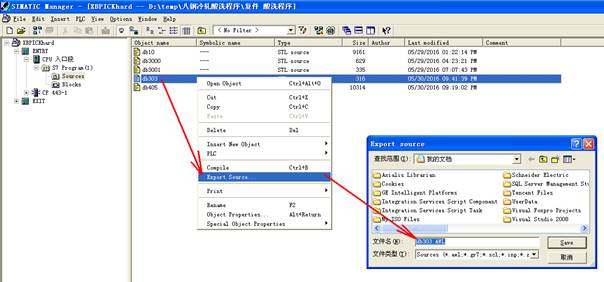

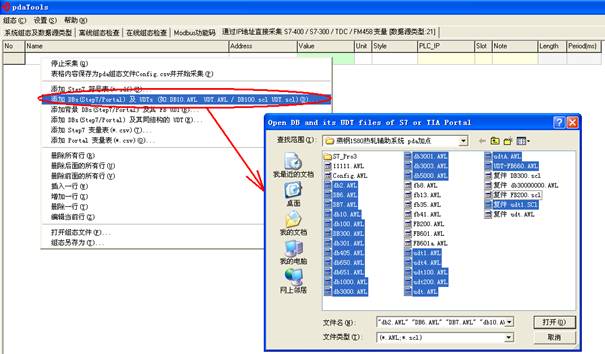

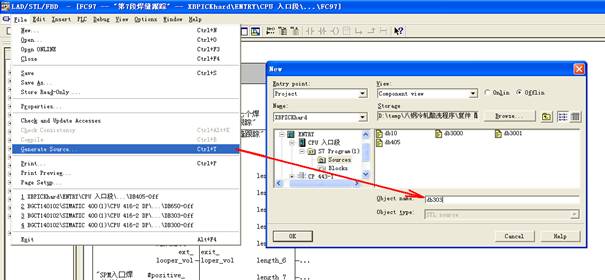

8.2 采集Step7/Portal多个DB块并测量采样周期 将STEP7程序中的DB块生成源代码，导出为AWL文件，DB块号作为文件名，如I:\DB303.AWL，每个DB块导出一个AWL文件，将所有要用到的UDT导出为UDT.AWL。

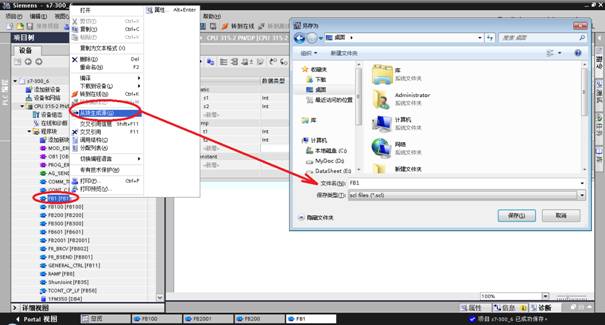

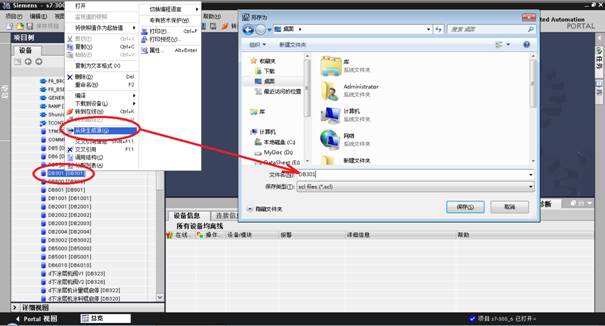

8.3 采集Step7/Portal背景DB并测量采样周期 Step7中将用户定义的功能块FB及其用到的UDT生成源文件并导出为AWL文件，Portal中将FB及其用到的UDT从块生成源.scl文件。

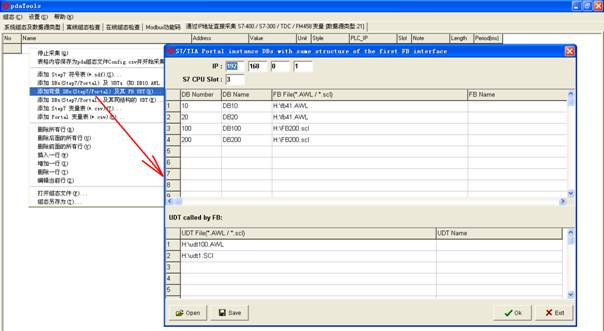

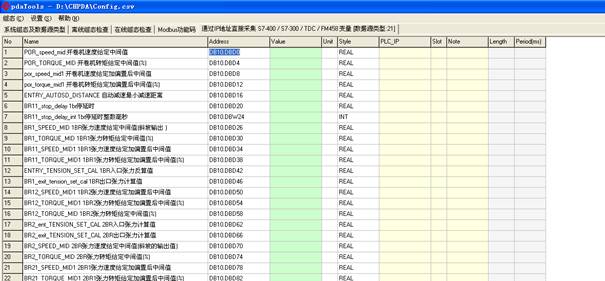

按下图配置即可采集与FB对应的背景DB块。

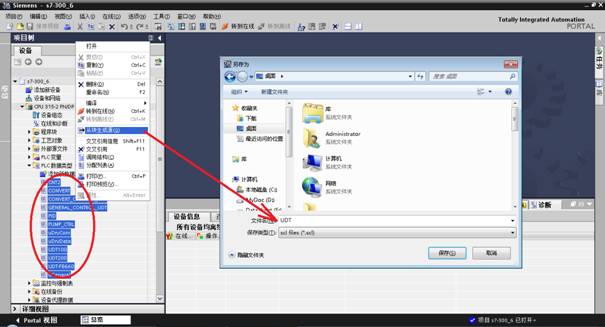

8.4 采集Step7/Portal与UDT同结构的DB 西门子Step7所带的系统功能块SFB不能生成源文件，可定义一个与其接口变量相同的UDT，将该UDT导出。 Portal中将PLC数据类型从块生成源.scl文件。

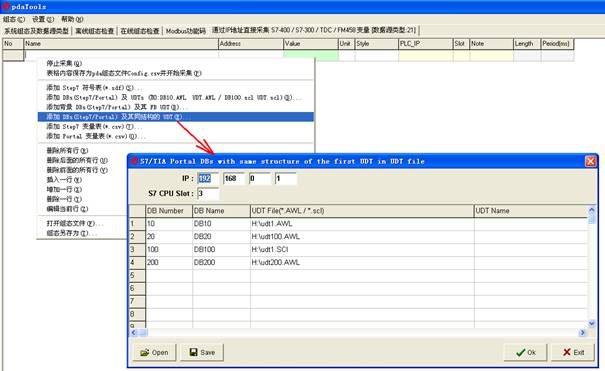

按下图配置即可采集与SFB对应的背景DB块。

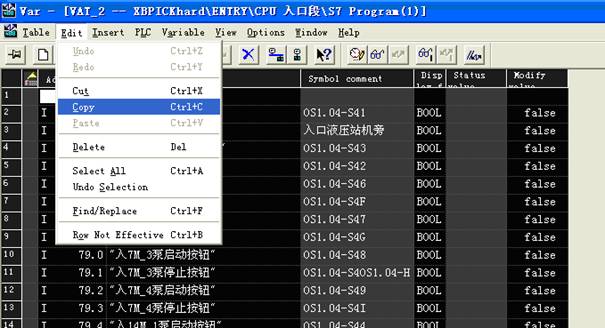

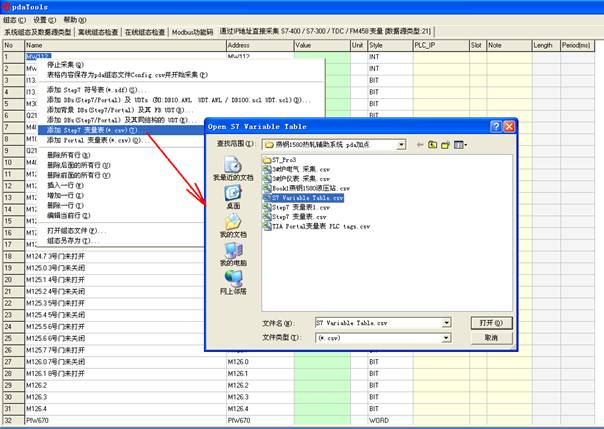

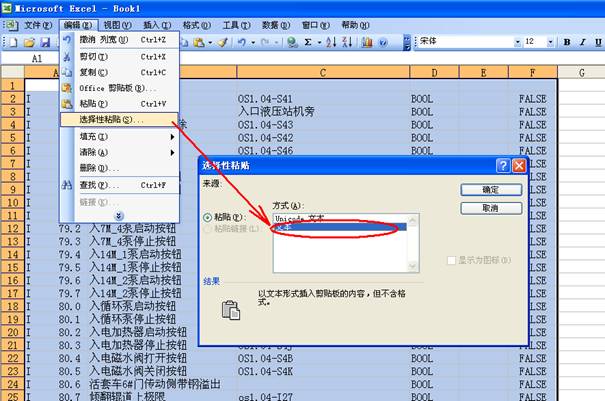

8.5 采集Step7变量表并测量采样周期 将STEP7程序中的变量表复制以文本方式粘贴到Excel中，保存为csv格式文件，如I:\Book1.csv。
运行pdaTools.exe,打开I:\Book1.csv，填上PLC的IP地址和CPU槽号，即可启动采集PLC中的实时数据，变量信息可在表格中增删修改，数据的采样周期在Period(ms)栏可实时观察，第一行为一段时间内的最大采样周期，也可以将配置信息组态到PDAServer中，由它统一采集。

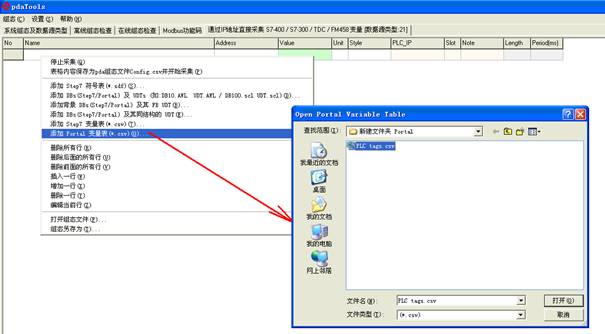

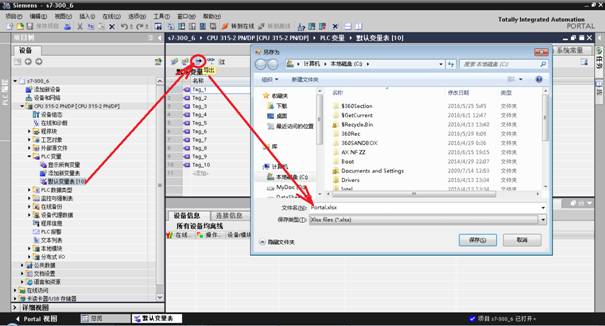

8.6 采集Portal变量表并测量采样周期 在Portal中将变量表导出为.xlsx文件，把它另存为.csv格式文件，如I:\PLC
tags.csv。

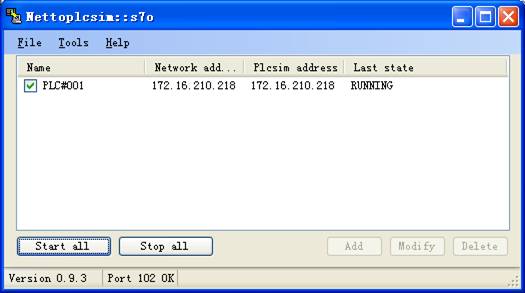

8.7 采集NetToPLCSim数据 （1）启动NetToPLCSim.exe，停止服务SIMATIC

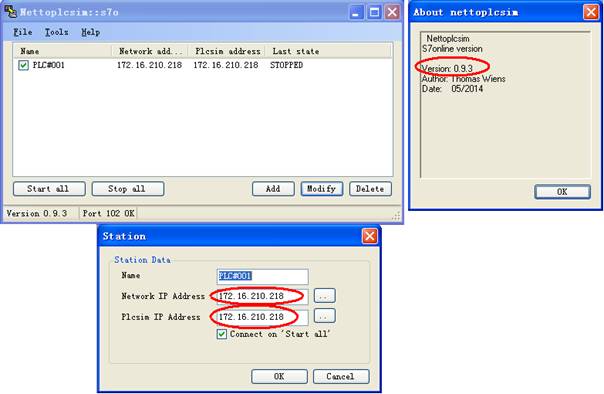

S7DOS Help Service，设置如下。
（2）"Start all"后如下：

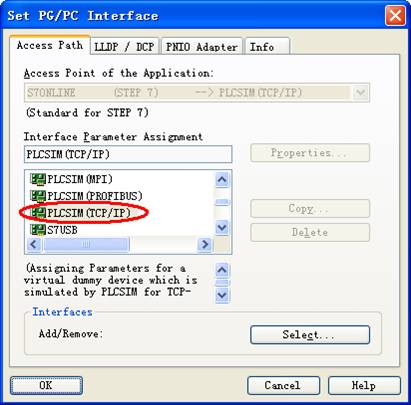

（3）启动Step7，打开用户程序。 （4）将计算机的IP地址设置为S7以太网IP，并与交换机相连，安装S7-PLCSIM V5.4+SP3或以上版本，Step7中Set PG/PC Interface选择PLCSIM(TCP/IP)。

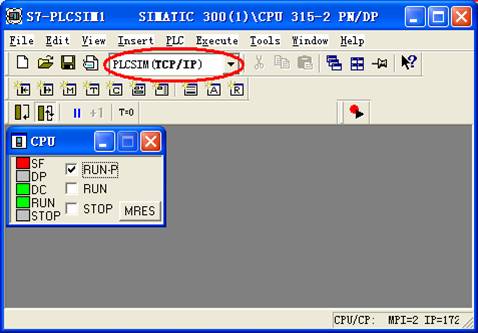

（5）启动PLCSim，PLCSim选择PLCSIM(TCP/IP)。
（6）下载S7程序。 （7）在PDA计算机上配置采集的信号即可正常采集。 |
||||||
|
|
||||||
|
