62 PDAServer作为EtherCAT

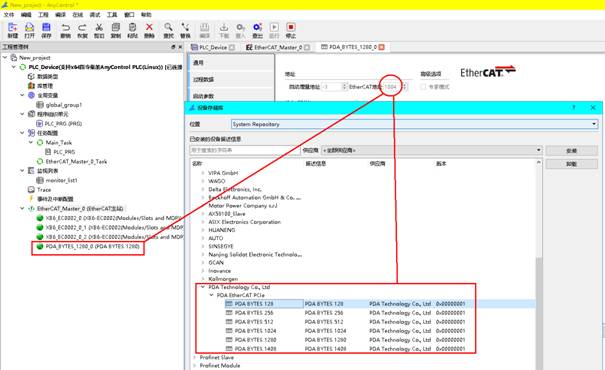

Slave EtherCAT通过MAC地址通讯，不需要设置IP地址。 PDA系统把EtherCAT从站协议集成到计算机普通以太网卡中了，因此PDAServer可以作为EtherCAT从站，设备描述文件为PDA-EtherCAT_Slave_V1.00.xml，支持设备扫描和断网自动恢复。PDA数据源类型为65，数据采集周期可以到0.5ms。 PDA服务器的一个网口可以作为最后一个从站连接到EtherCAT从站网络中，PDA系统支持多个网口连接到多个EtherCAT从站网络。 一个EtherCAT从站网络可以只有一个PDA从站。 一个EtherCAT从站网络不能挂多个PDA从站。 一个EtherCAT从站链路包括所有输入输出，一帧数据不能超过1498字节，PDA的EtherCAT从站支持128、256、512、1024、1280、1408字节。 PLC中导入设备库及组态和运行状态如下图。

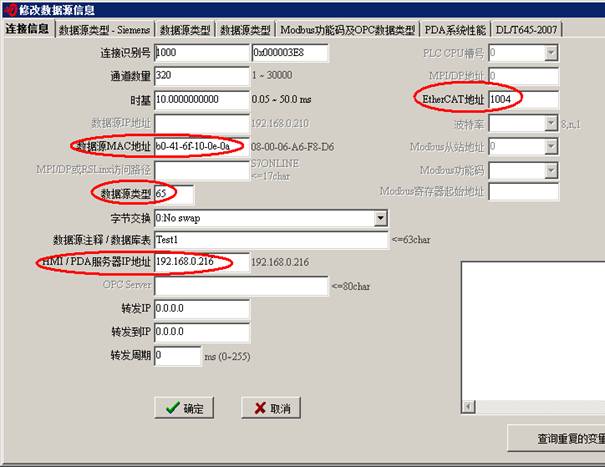

PDA系统主要组态信息如下图。
对应的Config.csv如下： [1000,320CH,10.000ms,,65,Test1,192.168.0.216,,1004,,,,b0-41 |
||||||
|
