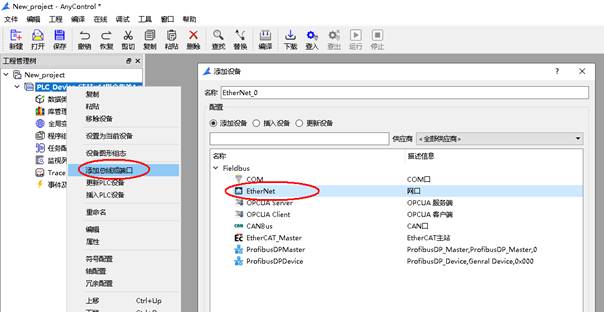

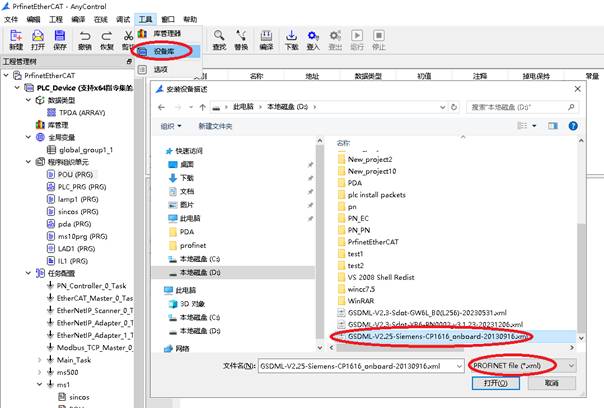

60 AnyControl AnyControl是北京奥特思技术有限公司的通用编程软件，类似CoDeSys。 60.1 通过Profinet采集 添加CP-1616驱动。

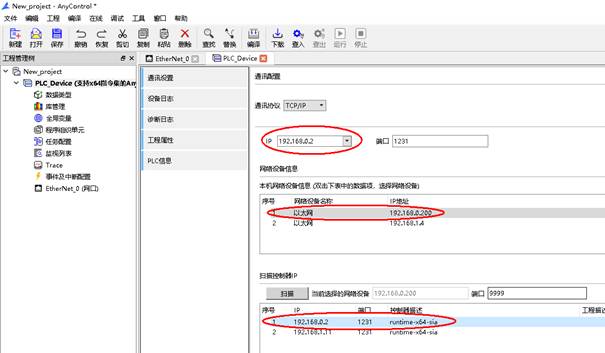

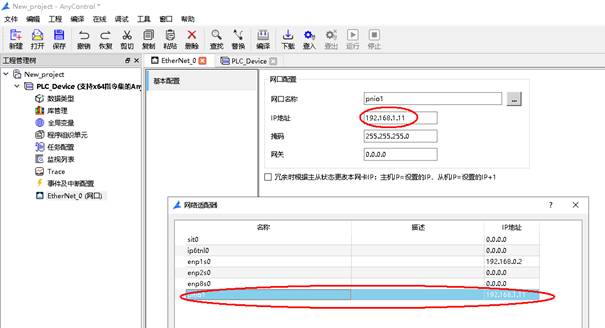

新建工程项目选择连接PLC的网口和计算机的网口。

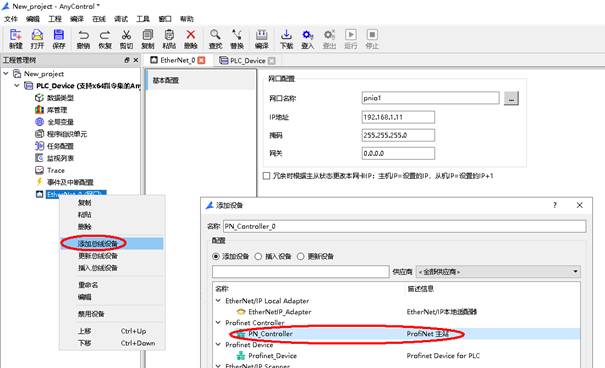

添加Profinet主站。

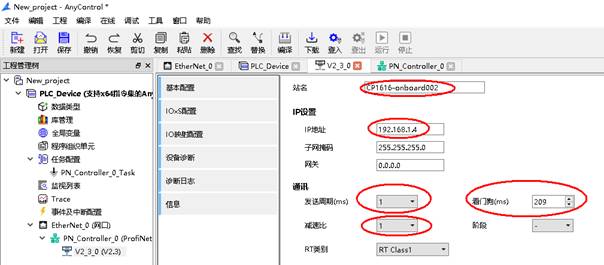

添加CP-1616从站，设置从站IP和站名，1ms发送周期设置如下，看门狗值尽可能设置大一些。

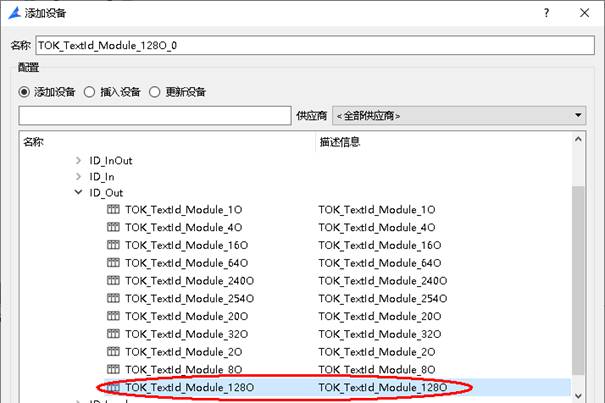

添加128字节IO模块，最多可添加11个共1408字节。

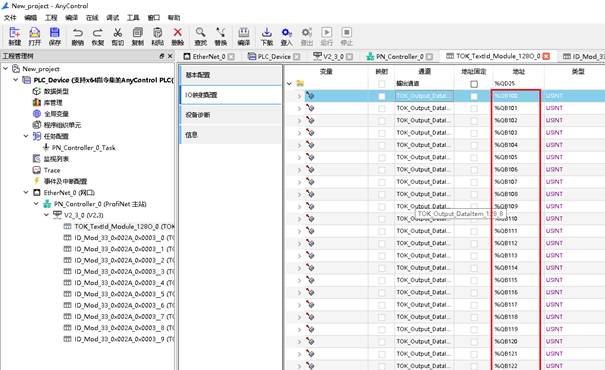

IO模块分配的地址如下图。

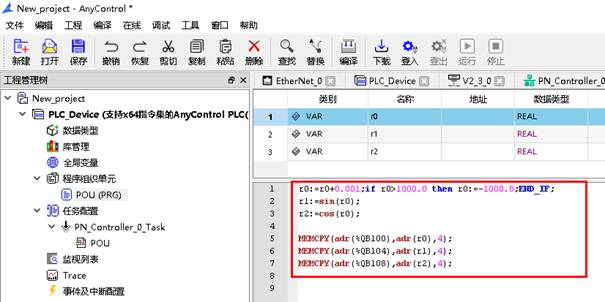

把要采集的数据通过MEMCPY写入对应地址。

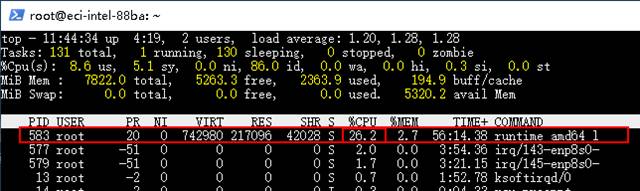

PDA对应组态Config.csv如下，数据源类型为8，352个REAL为1408字节，CP1616-onboard002为从站名，1为Profinet总线刷新时间。 [3000,352CH,1.000ms,192.168.1.11,8,CP1616-onboard002,192.168.1.4,1] 远程连接到PLC并查看runtime负荷，不超过50%为宜。

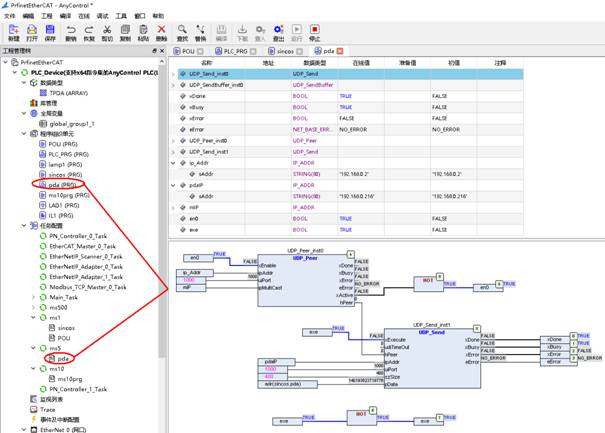

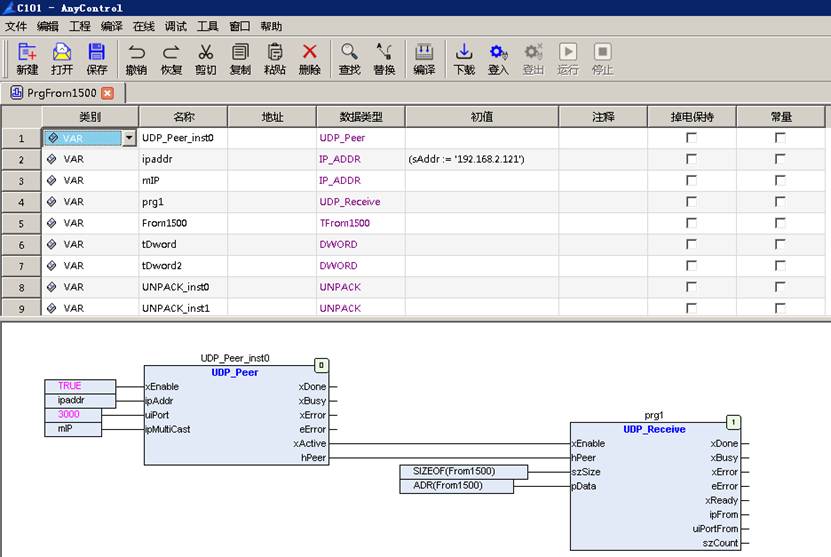

60.2 通过UDP采集 PDA数据源类型为25，一个连接可以采集1460字节，可以按实际数据类型定义TPDA数据类型，下图采集100个REAL的PDA组态Config.csv如下，5ms循环周期，10ms发送一次数据。 [1000,100CH,10.000ms,192.168.0.2,25,Test1,192.168.0.216]
|
||||||
|
