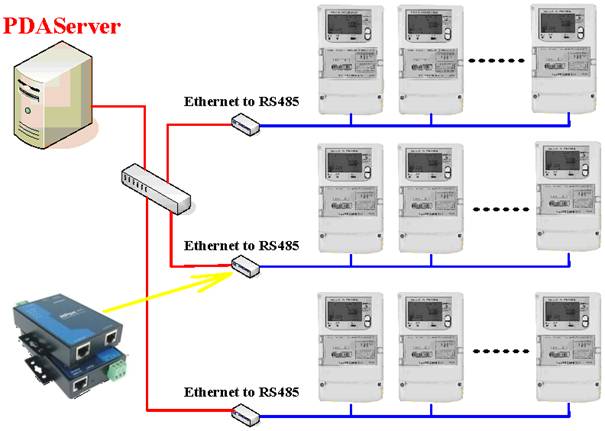

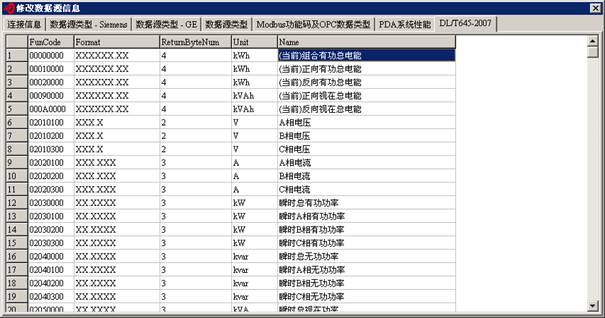

42 智能电表DL/T645-2007协议 智能电表一般有两路RS485，其中一路接入集中器用于供电局抄表，另一路可接入PDA系统用于各种分析和统计，每条RS485的两端分别接上120Ω的终端电阻，每块电表接入485星形集线器时也要接上终端电阻，下图为典型应用。 PDA数据源类型为10，电表编号12字符，不足的前面补'0'。 [1,112CH,10.000ms,,10,原料,192.168.20.171,,,2400] No, Name ,Adr/note ,Unit,Len,Offset ,Gain ,Type, CH1=, 1912 ,081501020191.00000000,kWh ,4 ,0.000000,1.000000,DOUBLE, CH2=, 1912 Ia ,081501020191.02020100,A ,4 ,0.000000,1.000000,DOUBLE, CH3=, 1912 Ib ,081501020191.02020200,A ,4 ,0.000000,1.000000,DOUBLE, CH4=, 1912 Ic ,081501020191.02020300,A ,4 ,0.000000,1.000000,DOUBLE, CH5=, 1912 Ф ,081501020191.02060000, ,4 ,0.000000,1.000000,DOUBLE, CH6=, 1912 Ua ,081501020191.02010100,V ,4 ,0.000000,1.000000,DOUBLE, CH7=, 1912 Ub ,081501020191.02010200,V ,4 ,0.000000,1.000000,DOUBLE, CH8=, 1912 Uc ,081501020191.02010300,V ,4 ,0.000000,1.000000,DOUBLE,
