8 DSO - 设备诊断同步过采样系统 8.1 通过PLC实现50us数据采集 Device diagnostic Synchronous Oversampling system以PDA系统为依托。 PDA系统支持50kHz、0.05ms采样周期的数据采集，历史数据全保存，支持实时FFT计算和曲线分析，灵活连续选择时间片，可以选用专用AD转换板和专用存贮系统，也可以采用标准PLC系统完成信号接入，快速实现系统部署。 PLC系统过采样AI模块能实现16kHz、20kHz等采样速率，可以满足设备诊断系统加速度传感器、速度传感器、位移传感器等的接入，同时工艺数据如转速、电流、压力、流量、温度等常规采集周期信号也可以准确同步采集，避免了后期繁杂的离线对齐工作。 系统简洁、透明，在线和离线数据可直接接入诊断分析系统，立即得到计算结果，支持200万根谱线。

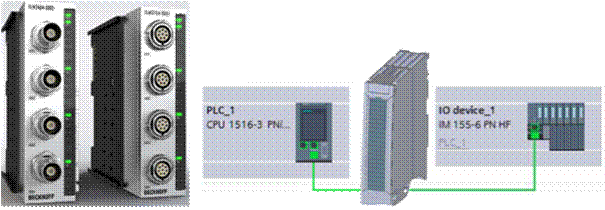

Beckhoff ELM series of measurement technology ELM3xxx Siemens ET200 SP HS AI 6ES7531-7NF10-0AB0 AI 8xU/I HS
图8.1 基于PLC的设备诊断数据采集系统

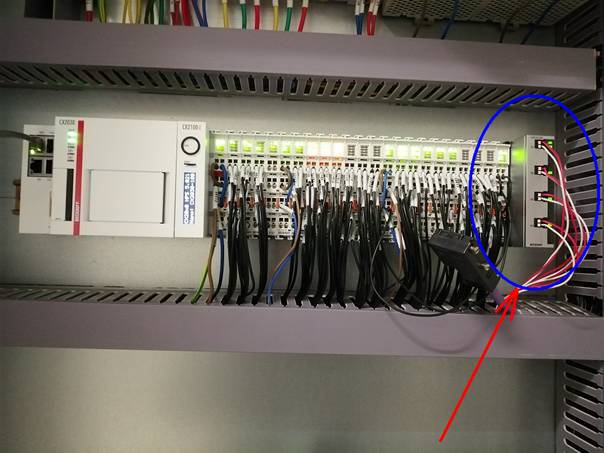

图8.2 倍福PLC过采样数据采集

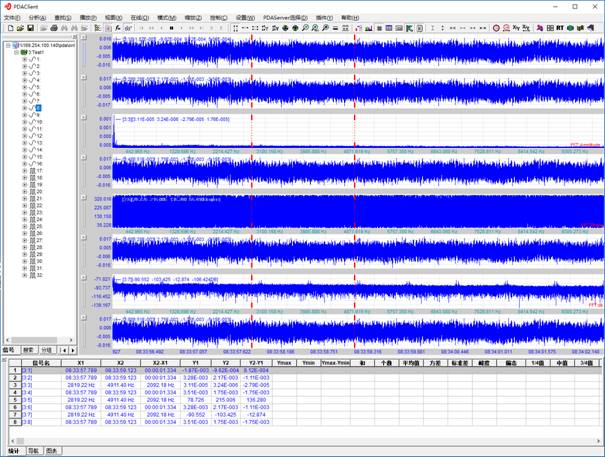

图8.3 实时FFT计算和曲线分析 8.2 通过PCIe板卡实现50us数据采集 可以同步采集16通道信号，分辨率16位。数据采集卡插在计算机PCIe槽中，PDAServer每50us把16通道的数据实时采集一次，实时数据用于实时分析，同时高效压缩到.dat数据文件中用于离线分析。

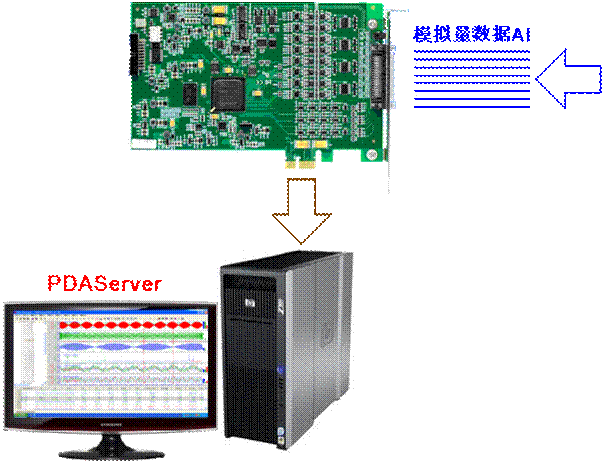

图8.4 16位16路数据采集卡 8.3 通过USB接口板实现10us/50us的数据采集 可以同步采集5通道信号，分辨率16位。接口板中CPU每10us把5通道的数据采集一次放入内存缓存区中，每毫秒将缓冲区中的数据通过USB电缆发送到PDA计算机，PDAServer按数据在缓存中的存放约定解析出每通道的数据用于实时分析，并压缩到离线.dat数据文件。50us时可以采集25通道数据。

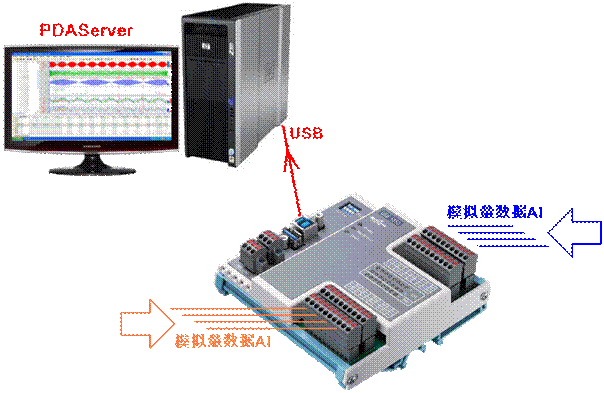

图8.5 16位5路数据采集板 |
||||||
|
