12 HDC - 热轧高频高密数字钢卷 热轧分为粗轧、精轧、卷取三个区，轧机属大型设备，有必要关联工艺数据进行设备诊断。

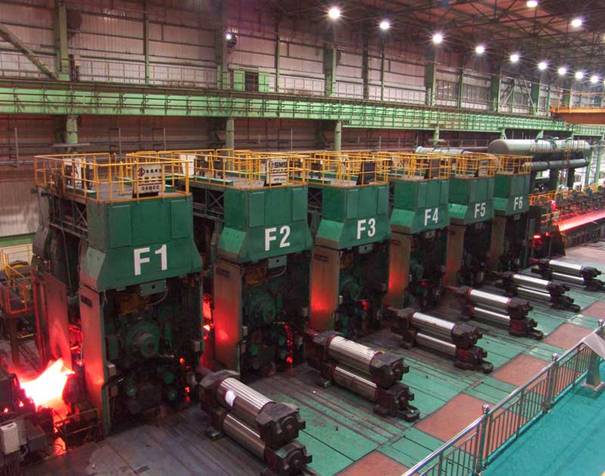

图12.1 热连轧精轧机组 12.1 设备数字钢卷 – 高频 – 毫秒级重点关注能反应设备性能变化的物理量，如设备响应、跟随性能、变化率、变化量等，采样周期10ms。

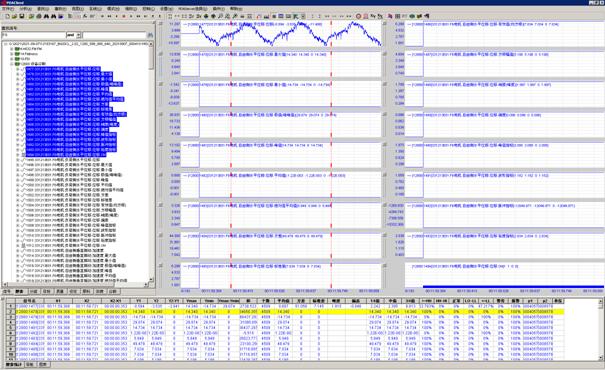

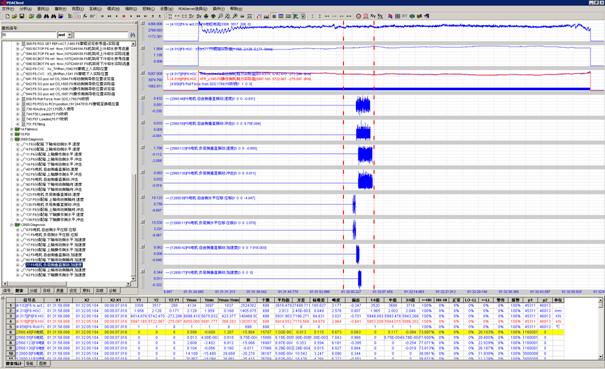

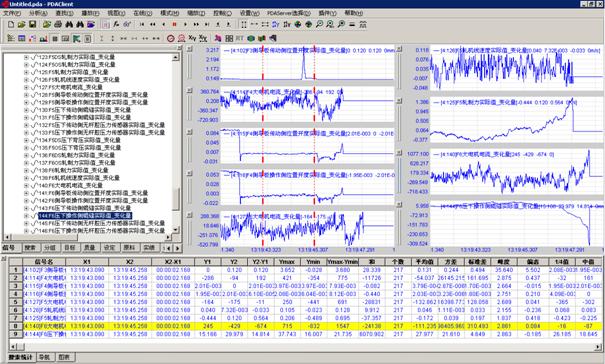

图12.2 设备数字钢卷记录的曲线 12.2 设备诊断数字钢卷 – 超高频 – 微秒级集成了设备诊断数据的时序数字钢卷即为设备诊断数字钢卷，某项目位移和加速度采样频率为12.8KHz，速度和冲击采样频率为2.56KHz，每次采样长度为8192点，1分钟采样1次，根据时间对齐原则与钢卷号关联(设备诊断系统没有与钢卷号关联但与主轧线作了时间同步)，咬钢10秒后的采样值作为有效值。 根据时序数字钢卷设备振动特征值的长期趋势判断设备状态，得出设备健康状况的结论，为专用分析指明了方向、减轻了工作量，具体的故障点和故障内容由专用工具分析得出更详尽的诊断报告。 设备诊断数字钢卷集成了每块钢头、中、尾的超高频原始振动波形，有新的特征值计算方法和计算参数的调整可以很容易将历史钢卷快速地重新计算一遍，这是基于数据库的几个固定特征值所无法比拟的。 设备诊断系统如果做了全程数据采集，根据咬钢信号和钢卷号作头、中、尾的数据关联。
|
||||||
|
|
||||||
|
