7 CFS - 钢卷快速搜索统计系统 Google、百度、淘宝是民用大数据搜索，其数据多为触发事件型，iSearch是工业大数据搜索，两者有共同点也有很大区别，后者主要为高频时序及高密转换型。 数字钢卷都是毫秒级、厘米级的庞大数据，如果采用传统数据库，在数千万块钢卷中搜索统计某种指标，运算时间将会是小时级，实际工作中难以接受。 CFS(Coil Fast Search system) 搜索统计速度比传统数据库快数百倍，实现秒级完成千万块钢卷中搜索出符合要求的10000块钢，并统计出这10000块钢的某种指标、返回抽取数据和统计结果，例如把20年的所有钢卷搜索统计一次，3秒钟返回结果，配置文件\iSearch\Search.ini。同时支持控制网、办公网、广域网等。 搜索统计结果可保存到本地或远程文件、数据库，也可通过MQTT接收，支持文件共享直接打开、FTP、Http下载，原始高频数据提供下载服务。 7.1 工作方式的变化 传统的方法是把每天的某种统计计算结果保存下来，需要的时候进行汇总，如果要修改某个统计精度范围，则要把历史数据全部整理计算一次，工作量是巨大的，耗时也长，部分原始数据也可能早已丢失，iSearch每次都是对原始高频数据进行统计计算，精度范围可依需要每次都可以不同。 7.2 工作平台的变化 由固定的明确的计算转变为以搜索为主的分布式高速计算，每秒浮点运算次数可到百亿次甚至千亿次。 7.3 数据频度粒度的变化 由事件触发型、秒级或米级转变为毫秒级、厘米级的数据精度。 7.4 系统结构
图7.1 CFS信号流程图 7.5 实施方案 iSearch支持B/S和C/S架构。

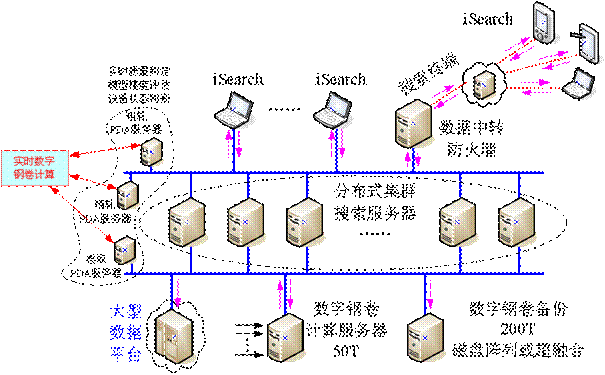

图7.2 CFS系统结构示意图 7.6 切片指标搜索统计

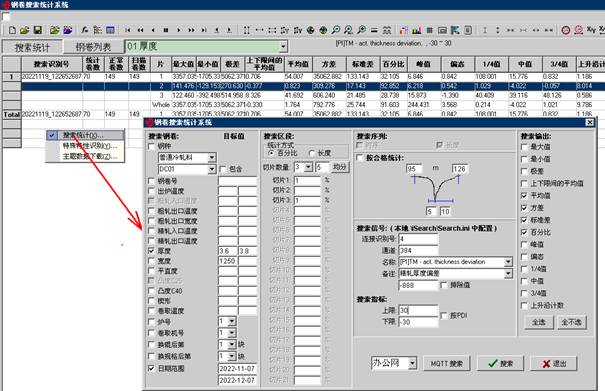

图7.3 iSearch搜索界面 7.7 特殊特性识别 - 钢种开发及评价 特殊特性模板由用户定义，任何钢种都可以按各种模板来识别，钢种开发人员各自建立所负责钢种的统计参数，指导决策。

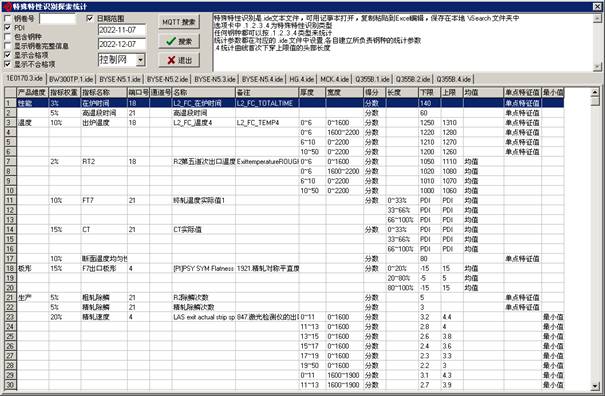

图7.4 特殊特性识别搜索-钢种开发 7.8 特殊特性识别 - 指导应切除带钢位置 某些特殊钢种如BS700MCK2对温度特别敏感，超标部分应尽可能切除后再交货，避免大量质量异议。

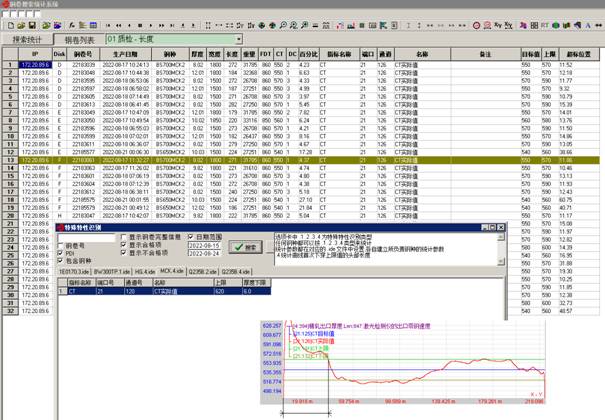

图7.5 特殊特性识别搜索-指导应切除带钢位置 7.9 搜索下载主题切片原始数据 原始数据是进行分析的重要依据，完整的数字钢卷记录了数千个变量，CFS搜索系统可以把用户某个主题所关注的钢卷和信号快速生成.dat文件、.csv文件并存入数据库供直接分析和下载，一个钢卷对应一个文件。

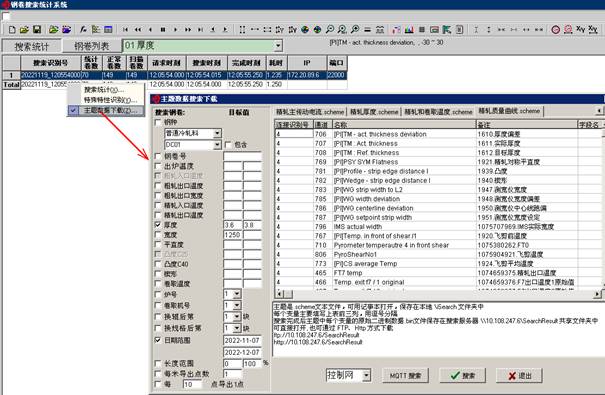

图7.6 搜索下载主题切片原始数据 |
||||||
|
|
||||||
|
