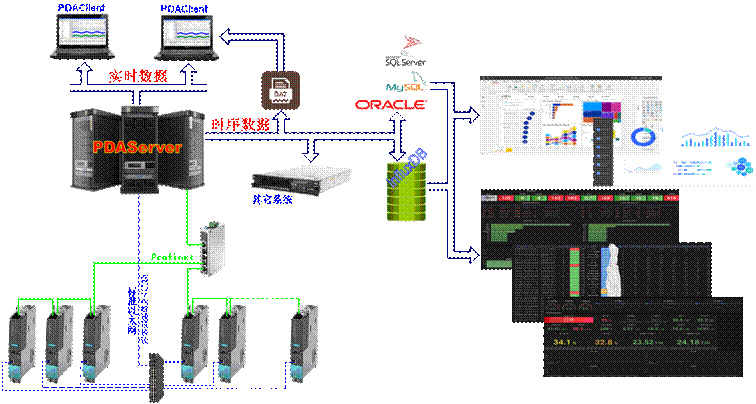

17 TDA - 典型高速数据采集方案 17.1 公司级主辅传动系统数据采集综合方案 为了与自动化L1系统隔离，对于小于10ms采样周期的信号通过CBE20组建专用PN网进行采集，对采样周期无特殊要求的通过标准以太网用西门子内部通讯协议从S120读取数据。 PDA系统将采集的信号保存为.dat文件，还可以保存到关系型数据库和时序型数据库InfluxDB中，便于Power BI、帆软、grafana等各类自动报表和大数据分析。 根据各分厂地理位置及传动系统台数需要设置多台PDA服务器。

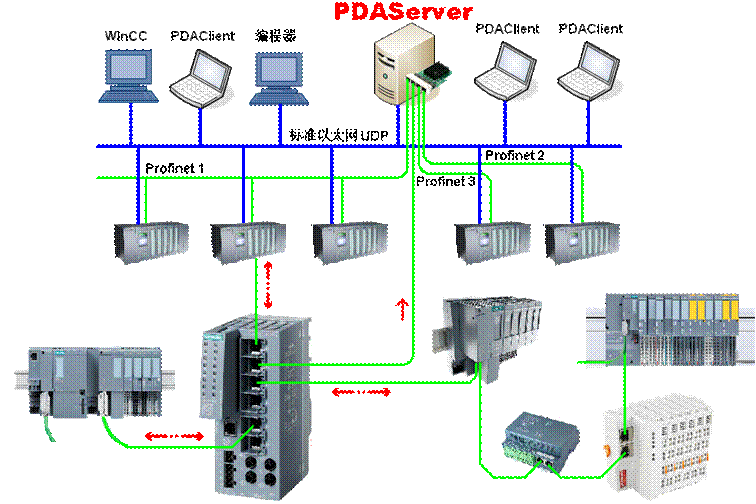

图17.1 主辅传动系统数据采集综合方案 17.2 S7-1500及从站数据采集方案 S7-1500系列PLC可以通过标准以太网UDP和Profinet（PDAServer作为多个PN从站）实现ms级的数据采集，PN交换机可直接转发所有从站数据到PDAServer，系统方案如下图所示。
图17.2 S7-1500数据采集方案 |
||||||
|
|
||||||
|
