10 RCM - 辊道电流监测系统 监测辊道状态，可以及时避免带材表面划伤，并且可以判断出辊道的其他情况，最终实现辊道状态预报、主动维修，提高设备上线率，降低故障时间，提高产品表面质量。 热轧层流辊道位于精轧机与卷取机中间，其主要作用是把精轧出来的带钢送到卷取机，同时带钢在层流辊道上运输时，辊道上方会持续喷出冷却水为带钢降温。层流辊道一般总长百余米，具有数百根辊子。数百根辊子由若干个控制器控制，每个控制器控制多个电机，进而控制一组辊道的运转，一组辊道约有10～30根辊子不等。由于层流辊道的工作环境水汽大，温度高，使辊道容易过热、润滑脂流失，经常会出现水汽渗入电机，造成电机接地、电机绝缘低、电机卡死等故障，会进一步导致带钢有划痕，严重影响产品质量。 对于电机的监控，通常安排人工肉眼对显示界面上电机的电流进行监测，当发现电流异常变化时，人工报警。由于有多组辊道，每组辊道有多个电机，导致电机数据量巨大，且某些异常导致的电流变化也很难用肉眼发现，人工难以及时发现电机故障。

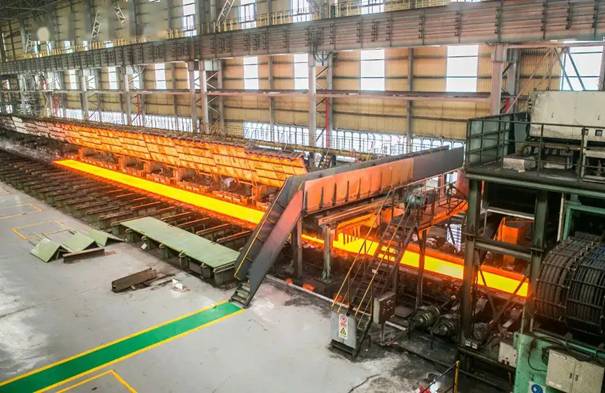

图10.1 粗轧辊道

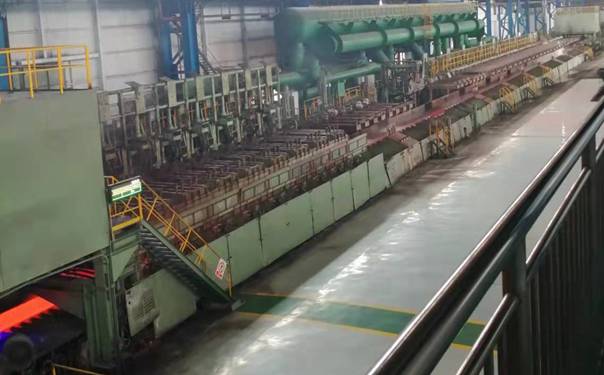

图10.2 层冷辊道

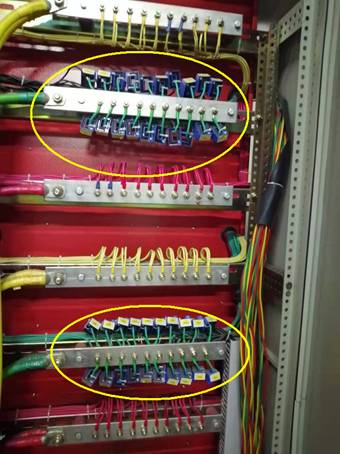

图10.3 电流互感器安装示意图
图10.4 RCM辊道电流监测系统框图 |
||||||
|
|
||||||
|
